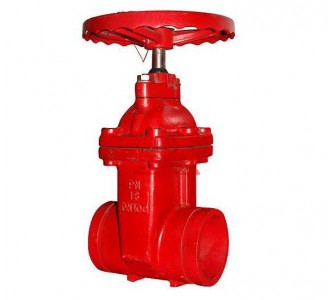

溝槽閘閥 采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自
重對閥門正常工作的影響。
應用范圍
溝槽閘閥廣泛應用于煤化工、石油化工、橡膠、造紙等管道中作介質的分流合流或流向切換裝置
主要參數
公稱通徑:DN50mm~DN300mm(NPS2~12);
公稱壓力:PN10MPa~16MPa;
使用溫度范圍:-29℃-300℃。
槽軟密封閘閥主要零件材質：
零件號碼 名 稱 材 質
RV-01 閥 體 球墨鑄鐵、灰鑄鐵
RV-02 密封圈 NBR
RV-03 閥 蓋 球墨鑄鐵、灰鑄鐵
RV-04 O-RING NBR
RV-05 防塵罩 NBR
RV-06 固定螺栓 鋼制或鍍鋅螺栓
RV-07 傳動帽 球墨鑄鐵、灰鑄鐵
RV-08 閥 門 球墨鑄鐵外覆EPDM或NBR
RV-09 銅螺母 青銅
明桿溝槽軟密封閘閥的閥桿與閥蓋采用三道“O”型環密封圈密封設計，可減少開關時的摩擦阻力，大幅度減少漏水
現象及可以不停管路內介質流動進行了 換密封圈。另外，由于閥體內部以 性環氧樹脂涂裝，閥板的內外表面
均以橡膠 披覆而不至于出現鐵水或腐蝕現象，可供生飲。
溝槽閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密
封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以
保證密封面的密封性。
閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的
螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?/div>
