溝槽式(卡箍)連接閥門是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門。它具有安裝快速,簡易,

安全,可靠,不受安裝場地限制,便于管道與閥門的維修保養,有隔振隔音與一定的角度范圍內有克服管道連接不同軸

而產生仿差,解決溫差所產生熱脹冷縮等優點。



二,用途



溝槽式水力控制閥就是用水壓控制的閥門,它由一個主閥及其附設的導管,導閥,針閥,球閥和壓力表等組成。

根據使用目的,功能及場所的不同可演變成遙控浮球閥,減壓閥,緩閉止回閥,流量控制閥,泄壓閥,水力電動控制閥等。

工作原理相同,都是以上下游壓力差△P為動力,由導閥控制,使隔膜液壓式差動操作．完全由水力自動調節,從而使主

閥閥盤完全開啟或完全關閉或處于調節狀態。

當進入隔膜上方控制室內的壓力水被排到大氣或下游低壓區時,作用在閥盤底部和隔膜下方的壓力值就大于上方的壓

力值,所以將主閥閥盤推到完全開啟的位置；

當進入隔膜上方控制室的壓力水不能排到大氣或下游低壓區時,作用在隔膜上方的壓力值就大于下方的壓力值．所以

就會把主閥閥盤壓到完全關閉的位置；

當隔膜上方控制室內的壓力值處于入口壓力與出口壓力中間時．主閥閥盤就處于調節狀態,其調節位置取決于導管系

統中的針閥和可調導閥的聯合控制作用。

可調導閥可以通過下游的出口壓力并隨它的變化而開大或關小其自身的小閥口．從而改變隔膜上方控制的壓力值．控

制主閥閥盤的調節位置。

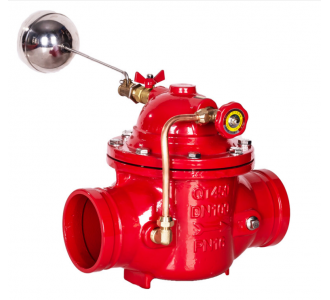

溝槽式遙控浮球閥



該閥用于工礦,企業,高層建筑中的水箱,水池,水塔的自動供水系統．或用作常壓鍋爐循環供水閥門,可控制水塔或池

液面,當水位達到預先設定水位時．閥門自動關閉,水位下降時閥門自動開啟補水。保養簡單,靈活耐用,液位控制準確

度高,水位不受水壓干擾且關閉緊密不漏水,浮球可和主閥分離安裝



作用與用途：控制水塔或水池的液面．保養簡單,靈活耐用,液位控制準確度高,水位不受水壓干擾且開閉緊密不漏水。



壓力等級：PNl0,PN16,PN25



公稱通徑    尺寸

DN(mm)       L    A1    A    H1     H     F

50          240   140   335  210    265   168

65          250   140   335  215    310   180

80          315   145   345  245    350   210

100         340   155   365  305    460   284

125         400   165   385  365    520   310

150         405   180   410  415    570   370

200         460   205   465  510    840   463
