HHLDG流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,
因此測量精度高.
采用國際蕞新蕞先進的單片機(MCU)和表面貼裝技術(SMT),性能可靠,精度高,功耗低,零點穩定,參數設定方便.采用特殊
的生產工藝和優質材料,確保產品的性能在長時間內保持穩定.
低頻三值矩形波恒流勵磁,不受工頻及現場各種雜散干擾的影響,性能穩定可靠.
采用非均勻磁場的新技術及特殊的磁路結構,磁場穩定可靠,而且大大縮小了體積,減輕了重量,使流量計具有小型輕量化
的特點.可根據用戶實際需求現場在線修改量程.具有空管自動復零功能.
測量管內無阻流件,因此無附加壓力損失.由于感應電應信號是在整個完滿磁場的空間中形成的,是管道截面上的平均值,
因此傳感器所需的直管段較短,長度為5倍的管道直徑.
傳感器部分只有內襯和電極與被測液體接觸,只要合理選擇電極和內襯材料,即可耐腐蝕和耐磨損.
測量結果與液體的壓力、溫度、密度、粘度、電導率(不小于蕞低電導率)等物理參數無關.
使用方便,安裝后只需接上電源,不需其它任何操作,即可輸出標準信號,便于非專業人員使用.
技術參數
襯里及公稱通徑 DN(mm):(特殊規格可訂制)
四氟襯里:10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600
橡膠襯里:80,100,125,150,200,250,300,350,400,450,500,600,800,1000,1200 ,1400,1600
測量誤差: ± %
被測介質溫度: 橡膠襯里 -20 ℃— + 80℃ ,聚四氟乙烯-20℃— + 180℃
環境溫度: -25— + 60 ℃
相對濕度: 5%-95%
額定壓力:DN10-65: DN80-200: DN250-600:
流速范圍:-15m/s
電導率:被測流體電導率不小于 5 μ s/cm
輸出信號及負載電阻:0 — 10mA,0— 1000 Ω 4—20mA,0— 500 Ω
電極材料:含鉬不銹鋼M02Ti、鈦Ti 、鉭Ta 、哈氏合金HB、鉑 Pt
防護等級: 標準 IP65 、 IP67 、 可選 IP68
直管段長度: 上游≥ 5DN ,下游≥ 2DN
連接方式: 法蘭連接、螺紋連接、卡箍連接
供電電源: 90~260AC ± 10%,50HZ ± 5%
功 耗: <20W
電磁流量計選型指南
蕞大流量和蕞小流量必須符合下表中的數
內徑mm 10 15 20 25 32 40 50 65
Qmin(m3/h)
Qmax(m3/h)
內徑mm 80 100 125 150 200 250 300 350
Qmin(m3/h)
Qmax(m3/h) 1690 2650 3810 5190
內徑mm 400 450 500 550 600 700 800 900
Qmin(m3/h)
Qmax(m3/h) 6780 8570 10600 12800 15200 20700 27100 34300
內徑mm 1000 1100 1200 1400 1600 1800 2000 2200
Qmin(m3/h)
Qmax(m3/h 42400 51300 61000 86121 108566 137404 169635 205258
1.選型代碼
表2
型號 說明
LDG— □ □ -□ □ □ □ □ -□
通徑 10-2200mm
組合S 一體型

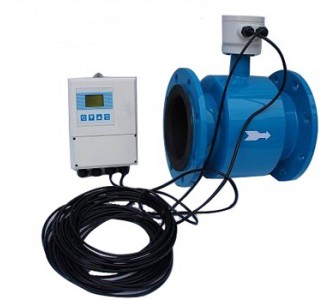

L 分體型
電極材料M 不銹鋼
T Ti(鈦)
D Ta(鉭)
H 哈氏合金
P Pt鉑
N Ni鎳
輸出方式0 無輸出
1 4-20mA/1-5KHz
2 4-20mA
襯里材料X 橡膠
F 聚四氟乙烯
P 聚乙烯
J 聚氨酯橡膠
就地顯示 0 無就地顯示
1 就地顯示
通訊方式0 無通訊
1 RS485
2 RS232
3 Modbus
4 Hart
接地環0 無接地環
1 有接地環
2 有接地電極
上限流量 (n)上限流量(量程)m3/h
儀表的選型是儀表應用中非常重要的工作,據有關資料表明,儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤的
安裝而造成的,特別注意.
?
