產品說明

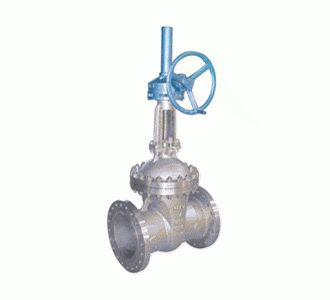

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥：錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，
閥座密封面材料為堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）
、不銹鋼（Z540W-16P~160P Z540W-16R~160R），公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z540H-16C~160
Z540Y-16C~160）、鉻鉬合金鋼（Z540Y-16I~160I）、不銹鋼（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R
Z540Y-16R~160R）的閘閥。
產品性能參數
Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z540H-16C-160 16~160 1.6~16.0 ≤425 水、蒸汽、油品
Z540Y-16C-160 16~160 1.6~16.0
Z540Y-16I-160 16~160 1.6~16.0 ≤550 蒸汽、油品
Z540W16P-40P 16~40 1.6~4.0 ≤150 弱腐蝕性介質
Z540Y-16P-160P 16~160 1.6~16.0
Z540W-16R-40R 16~40 1.6~4.0 ≤150 腐蝕性介質
Z540Y-16R-160R 16~160
1.6~16.0
Z540Y-16PⅠ~40PⅠ 16~40 1.6~4.0 ≤650 熱煙氣等
Z540Y-16PⅡ~0PⅡ 16~40 16~4.0
產品零部件材料
Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z540H-16C~160 碳素鋼 碳素鋼 堆焊鐵基合金 石棉石墨或柔性石墨
Z540Y-16C~160 堆焊硬質合金
Z540Y-16I~160I 鉻鉬合金鋼 鉻鉬合金鋼 堆焊硬質合金 柔性石墨
Z540W-16P~160P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 聚四氟乙烯
Z540Y-16P~160P 堆焊硬質合金 柔性石墨
Z540W-16R~160R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料 聚四氟乙烯
Z540Y-16R~160R 堆焊硬質合金
Z540Y-16PⅠ~40PⅠ 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 堆焊硬質合金 柔性石墨
Z540Y-16PⅡ~40PⅡ
產品外形及結構尺寸
Z540H、Z540Y、Z540W 型 PN16 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2140
350 550 1468 640 674 700 900 2600 640 3275
400 600 1780 640 950 800 100 2860 720 3920
450 650 1880 640 1300 900 1100 3170 720 4435
500 700 2110 640 1530 — — — — —
Z540H、Z540Y、Z540W 型 PN25 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2150
350 550 1468 640 680 700 900 2600 640 3290
400 600 1780 640 960 800 1000 2860 720 3940
450 650 1880 640 1310 900 1100 3170 720 4450
500 700 2110 640 1540 — — — — —
Z540H、Z540Y、Z540W 型 PN40 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
300 750 1500 640 630 450 1052 2320 640 1720
350 850 1960 640 985 500 1150 2450 640 2040
400 950 2170 640 1430 600 1350 2940 640 3050
Z540H、Z540Y、Z540W 型 PN63 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1420 550 430 350 850 2060 640 840
250 650 1580 640 530 400 950 2270 640 1410
300 750 1770 640 590 — — — — —
Z540H、Z540Y、Z540W 型 PN100 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1490 550 730 350 850 2180 640 1700
250 650 1720 640 900 400 950 2390 640 2500
300 750 4890 640 1200 — — — — —
Z540H、Z540Y、Z540W 型 PN160 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
150 600 1250 550 492 200 750 1520 550 780
?
