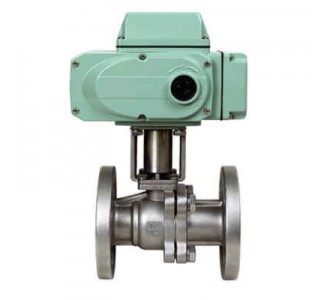

Q941H電動硬密封球閥概括：
Q941H電動硬密封球閥是一種90度開關的閥門，電動硬密封球閥可適用于溫度高溫250度以上的工況場合。雙向密封：
在兩個方向上都能密封；電動硬密封球閥的結構形式分為浮動球式和固定球式；連接形式為法蘭連接、焊接連接及螺
紋連接。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。電
動硬密封球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
Q941H電動硬密封球閥優點：
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力
的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力
增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥
桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
Q941H電動硬密封球閥執行標準：
設計規范：GB/T12237 國標 API608美標
結構長度：GB/T12221 國標 ASME/ANS B16.10 美標
法蘭連接：JB/T79-94；GB/T9113 國標 ASME/SNS B16.5 美標
試驗與檢驗：GB/T13927 國標 API 598美標
Q941H電動硬密封球閥執行器技術參數：
電源電壓 AC220/380V，50/60Hz
輸出力矩 50N·M～10000N·M
動作范圍 0～90° 0～360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°～60°
手動操作 同附帶手柄操作
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆等級 ExdII BT4；特殊要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖
Q941H電動硬密封球閥主要零件材料：
零件名稱 材料
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 不銹鋼+淡化處理
填料 V型PTFE四氟填料、柔性石墨
?
