產品用途

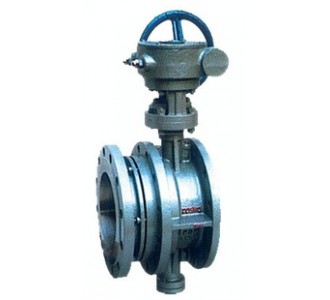

伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起
到伸縮作用。該閥可在電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、
一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用。可任意位置安裝，不受介質、
流向的影響，另作閥門安裝時兩法蘭間距的調節。
1、設計新穎，結構獨特。
2、體積小，重量輕。
3、操作輕便省力，啟閉迅速。
4、密封部位能調節和更換，密封性能可靠，流阻小，節能。
主要技術參數
公稱通徑 DN 50～3000mm 公稱壓力 0.1～4.0Mpa
適用溫度 -50～200 傳動方式 手支、蝸輪、氣動、電動
適用介質 水、蒸氣、酸、堿、油品等
標準規范
制造標準 GB12238-89 尺寸標準 GB/T17241.6-98
結構長度 GB12221-89 檢驗標準 GB/T13927-92
主要零件材料
閥體 閥板 閥座 閥桿 填料
HT200 HT200 丁腈橡膠 45 柔性石墨
WCB WCB 乙丙橡膠 2Cr13 柔性石墨
1Cr18Ni9Ti 1Cr18Ni9Ti 氟橡膠 1Cr18Ni9Ti 柔性石墨
主要外形尺寸與法蘭連接尺寸
規格 D1 D2 D Lmax Lmin H1 H2 Z-?d
100 180 155 215 216 174 110 170 8-?18
125 210 185 245 232 186 123 185 8-?18
150 240 210 280 239 194 140 210 8-?23
200 295 265 335 264 214 170 238 8-?23
250 350 320 390 296 235 195 270 12-?23
300 400 368 440 300 250 222 300 12-?23
350 460 428 500 320 270 252 330 16-?23
400 515 482 565 332 282 285 368 16-?25
450 565 532 615 355 305 310 402 20-?25
500 620 585 670 365 315 337 438 20-?25
600 725 685 780 420 370 393 490 20-?30
700 840 800 895 446 396 450 558 24-?30
800 950 905 1010 476 426 515 625 24-?34
900 1050 1005 1110 506 456 560 685 28-?34
1000 1160 1115 1220 516 466 610 750 28-?34
1200 1380 1325 145 560 510 725 880 32-?41
1400 1590 1525 1675 590 540 840 987 36-?48
1600 1820 1750 1915 630 585 960 1158 40-?54
1800 2020 1950 2115 680 630 1060 1258 44-?54
2000 2230 2160 2325 730 680 1165 1365 48-?54
?
