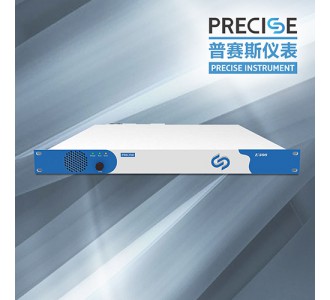

高電壓源測單元具有輸出及測量電壓高（3000V）、能輸出及測量微弱電流信號（1nA）的特點。設備工作在第一象限，輸出及測量電壓0~3000V，輸出及測量電流0~100mA。支持恒壓恒流工作模式，同時支持豐富的I-V掃描模式。3000V高壓程控電源認準生產廠家武漢普賽斯儀表，詳詢一八一四零六六三四七六
技術指標
電壓性能參數：
|
電壓 |
源 |
測量 |
||
|
量程 |
分辨率 |
準確度±(% rdg.+volts) |
分辨率 |
準確度±(% rdg.+volts) |
|
100V |
10mV |
0.1%±40mV |
10mV |
0.1%±40mV |
|
600V |
60mV |
0.1%±100mV |
60mV |
0.1%±100mV |
|
1000V |
100mV |
0.1%±300mV |
100mV |
0.1%±300mV |
|
1500V |
150mV |
0.1%±400mV |
150mV |
0.1%±400mV |
|
2200V |
220mV |
0.1%±700mV |
200mV |
0.1%±700mV |
|
3000V |
300mV |
0.1%±900mV |
300mV |
0.1%±900mV |
電流性能參數：
|
電流 |
源 |
測量 |
||
|
量程 |
分辨率 |
準確度±(% rdg.+volts) |
分辨率 |
準確度±(% rdg.+volts) |
|
1uA |
100pA |
0.1%±1nA |
100pA |
0.1%±1nA |
|
10uA |
1nA |
0.1%±5nA |
1nA |
0.1%±5nA |
|
100uA |
10nA |
0.1%±50nA |
10nA |
0.1%±50nA |
|
1mA |
100nA |
0.1%±300nA |
100nA |
0.1%±300nA |
|
10mA |
1uA |
0.1%±5uA |
1uA |
0.1%±5uA |
|
100mA |
10uA |
0.1%±10uA |
10uA |
0.1%±10uA |
技術參數：
電流測試范圍：1uA~100mA;
電壓測試范圍：100V~3000V;
最大輸出功率：300W，3000V/100mA（不同型號有差異）；
輸出電壓建立時間：< 5ms；
輸出接口：KHV（三同軸），支持四線測量；
掃描：支持線性、對數及用戶自定義掃描；
通信接口：RS232、以太網；
保護：支持急停；
觸發：支持trig IN及trig out；
尺寸：19英寸1U機箱；
應用領域：
用于IGBT擊穿電壓測試,IGBT動態測試母線電容充電電源、IGBT老化電源,防雷二極管耐壓測試,壓敏電阻耐壓測試等場合。其恒流模式對于快速測量擊穿點具有重大意義。
3000V高壓程控電源訂貨信息
|
型號 |
E100 |
E200 |
E300 |
|
源精度 |
0.1% |
0.1% |
0.1% |
|
測量精度 |
0.1% |
0.1% |
0.1% |
|
最大功率 |
100W |
220W |
300W |
|
最小電壓量程 |
100V |
100V |
100V |
|
最大電壓量程 |
1000V |
2200V |
3000V |
|
最小電流量程 |
1uA |
1uA |
1uA |
|
最大電流量程 |
100mA |
100mA |
100mA |
選擇普賽斯儀表的理由：
1、國產自主研發
技術雄厚，多項磚利，自主可控
2、可定制化方案
聚焦鮮進器件，提供成熟可落地定制化方案
3、對標進口
國貨精品，品質保障，對標進口產品
?
