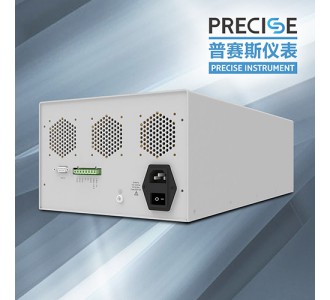

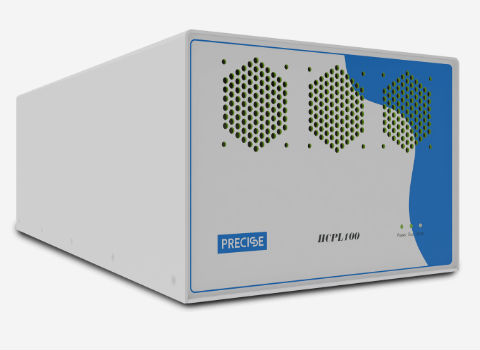

設備可廣泛應用于肖特基二極管、整流橋堆、IGBT器件、IGBT半橋模塊、IPM模塊等需要高電流的測試場合，使用該設備可以獨立完成“電流-導通電壓”掃描測試。
|
器件 |
測試項 |
|
肖特基二極管，整流橋堆 |
瞬時前向電壓 |
|
IGBT器件 |
IGBT導通壓降、鍵合線阻抗 |
|
IGBT模塊，IPM模塊 |
IGBT導通壓降、二極管瞬時前向電壓、鍵合線阻抗 |
技術指標
|
參數 |
指標 |
|
電流脈寬 |
50μs~500μs |
|
脈沖電流上升沿時間 |
<10μs |
|
輸出脈沖電流 |
3~1000A量程，精度0.1%FS±1A |
|
輸出負載電壓要求 |
<12V@1000A |
|
DUT電壓測量 |
2獨立通道 |
|
遠端測量，峰值電壓測量（取樣點可配置） |
|
|
0~12V量程,精度0.1%FS±3mV |
|
|
電流脈沖輸出間隔時間 |
1秒 |
|
電流脈沖峰值功率 |
<12kW |
|
多設備并聯 |
支持多設備并聯輸出超大電流，如3000A |
|
輸出極性反轉 |
支持 |
|
觸發(fā)信號 |
支持trig in及trig out |
|
通訊接口 |
RS232、LAN |
|
輸入電壓 |
90~264VAC、50/60Hz |
|
輸入功率 |
<800W |
|
尺寸 |
長516 x寬220 x高167mm |
應用領域
肖特基二極管
整流橋堆
IGBT器件
IGBT半橋模塊
IPM模塊
更多有關1000A高電流脈沖電源的信息找武漢生產廠家普賽斯儀表一八一四零六六三四七六；普賽斯以自主研發(fā)為導向，深耕半導體測試領域，在I-V測試上積累了豐富的經驗，先后推出了直流源表，脈沖源表、高電流脈沖源表、高電壓源測單元等測試設備，廣泛應用于高校研究所、實驗室，新能源，光伏，風電，軌交，變頻器等場景。
