一、適用范圍

1．本產品適用于化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍工等爆炸性氣體或粉塵環境中，作為三相四線制（380V/220V）交流低壓電器配電系統供電或對檢測儀表、分析儀表、監視器、微電腦觸摸屏、大功率變頻器等元件的監測和控制。

2．適用于1區、2區危險場所。

3．適用于IIA、IIB、IIC類，溫度組別為T1-T4的爆炸性氣體環境。

4．戶內、戶外安裝。

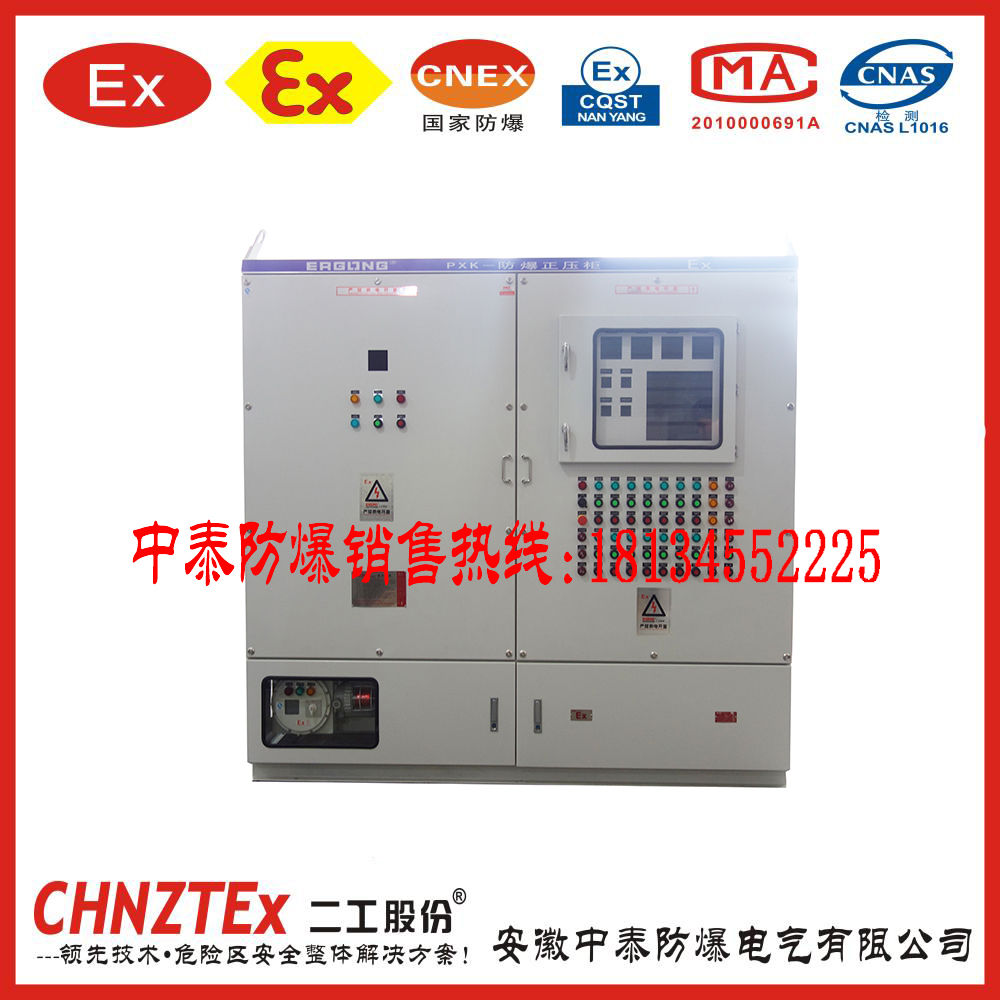

PXK系列防爆正壓柜

二、防爆原理

采用介質隔離點燃源的防爆措施。即：把用戶所用的電器元件安裝在一個充滿正壓潔凈氣體的柜體內，使外部環境中易燃易爆的混合性氣體無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而達到電器防爆的目的。

供應自動報警防爆正壓柜，高壓報警低壓斷電防爆正壓柜，帶有檢查煙霧報警功能防爆正壓柜，智能型防爆正壓柜，標準型防爆正壓柜

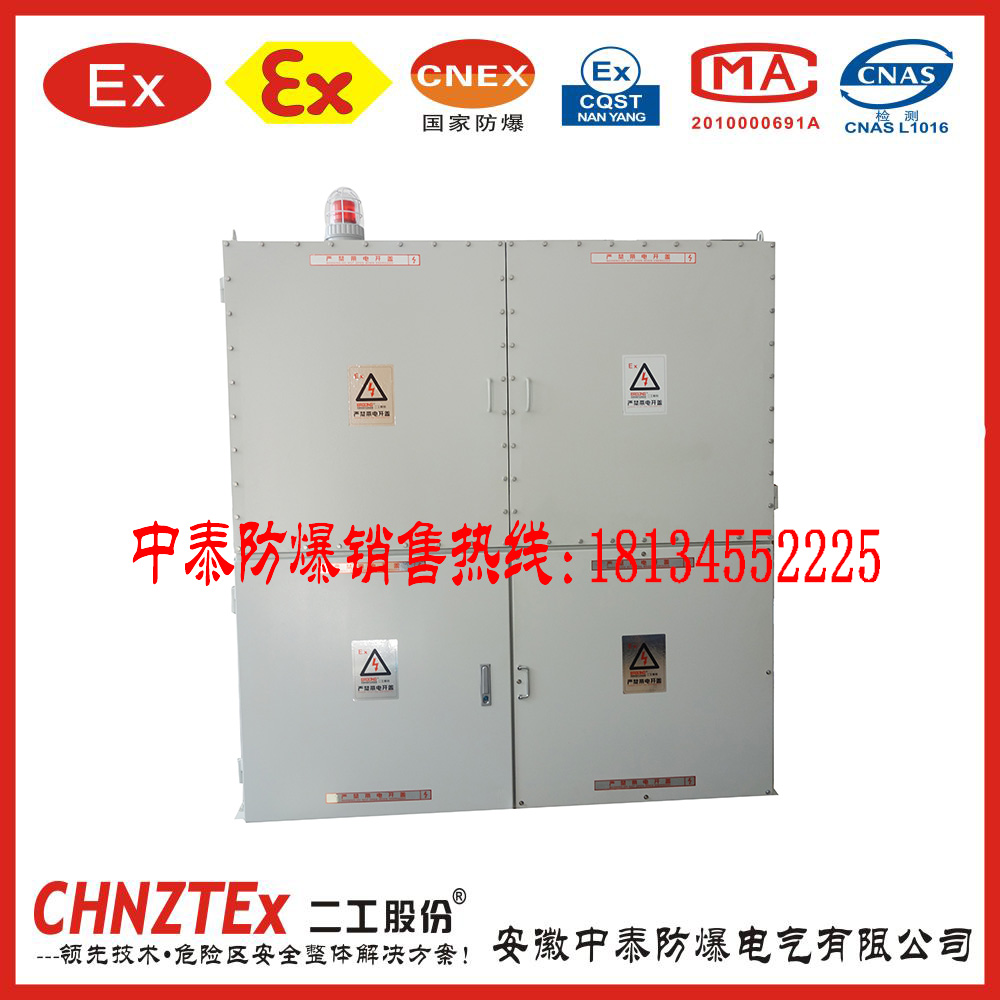

PXK系列防爆正壓柜

三、產品特點

1．本產品主要由柜體、自控系統、布氣系統、報警系統、配電系統組成；柜體由正壓腔和副腔組成，正壓腔內裝用戶的配電系統元件，副腔內裝自控系統。

2．柜式產品采用GGD柜架，主副盤為左右結構，電纜溝座式安裝，下進線、前門操作，后門檢修。

3．箱式產品采用優質鋼板焊接結構，主、副盤為上下結構，掛式安裝，下進線、前門操作和檢修。

4．琴臺式產品采用優質鋼板折疊焊接成型，主、副盤為前后結構，座式安裝，下進線、琴臺操作，后門檢修。

5．按進氣方式分為通風型和補償型。通風型為不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱功能，適用于解決大功率防爆變頻器的散熱問題；補償型為間斷性供氣，正壓腔要有良好的密封性，確保耗氣量小。

6．用戶須提供氣源，要求為：凈化空氣或氮氣，氣源壓為為：0.2～0.8Mpa；通常用戶現場的儀表風均可滿足要求。

7．鋼板材料一般用GB710-88冷軋鋼板，也可根據用戶要求選用GB3280-84不銹鋼材質

 技術參數
防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
防護等級：IP54/IP55/IP65；
總開關電流：10A—800A；分開關電流：1A—630A；
螺紋規格：DN15-DN100/G1/2-G4寸
引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；
引入引出方向：上進上出，下進下出（可按客戶要求不受限制）
