無線圖像傳輸系統
H-80P
H-80P高清低延時微型無線視頻傳輸系統，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：編碼正交頻分復用）調制技術，具有傳輸頻帶窄和很強的抗多徑干擾能力，能夠實現非視距（NLOS），高速運動情況下實時傳輸低延時高清1080p圖像。
適合于航拍、空中測繪、電力巡查、無人車、機器人等無線圖像實時傳輸領域之集成用途。亦適合于特種作業，如冶煉、化工、起重等危險工業崗位的視頻監控工作。

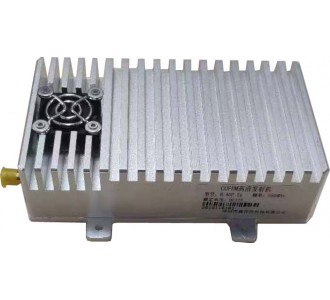

發射機 接收機
優點：
Ø 機體積小，重量輕
Ø 優良的抗干擾能力和非視距繞射能力
Ø 畫質清晰，高清1080P效果
Ø 實時圖像清晰流暢
Ø 接收機尺寸小巧，方便集成
一、技術指標：
發射機
|
工作頻率 |
300MHz～1000MHz ，頻率訂制 |
|
射頻功率 |
≤33dBm |
|
信道帶寬 |
2/4/6/7/8MHz |
|
FEC |
1/2，2/3，3/4，5/6，7/8 |
|
保護間隔 |
1/32，1/16，1/8，1/4 |
|
碼流 |
2Mbps～16Mbps |
|
時延 |
≤300ms |
|
誤碼率 |
≤10-6 |
|
傳輸距離 |
空對地>30公里；地面視距>3公里；非視距>1000米 |
|
音視頻接口 |
HDMI |
|
加密方式 |
AES128 |
|
電 源 |
DC12V |
|
尺寸規格 |
L118*W66*H22mm |
|
重 量 |
200g |
|
工作頻率 |
300MHz～1000MHz |
|
接收靈敏度 |
-97dBm@8MHz |
|
信道帶寬 |
2/4/6/8MHz |
|
調制方式 |
cofdm |
|
射頻接口 |
SMA |
|
音視頻輸出接口 |
1路HDMI，1路CVBS |
|
圖像清晰度 |
1920*1080 |
|
圖像幀率 |
|
|
供電 |
DC12V @ 0.3A |
|
尺寸規格 |
115*75*25mm (L×W×H) |
三、系統清單：
微型發射機 1臺 接收板 1塊
發射機電源線 1根 發射天線 1根
接收天線 2根 射頻轉接線 2根
?
