產品描述

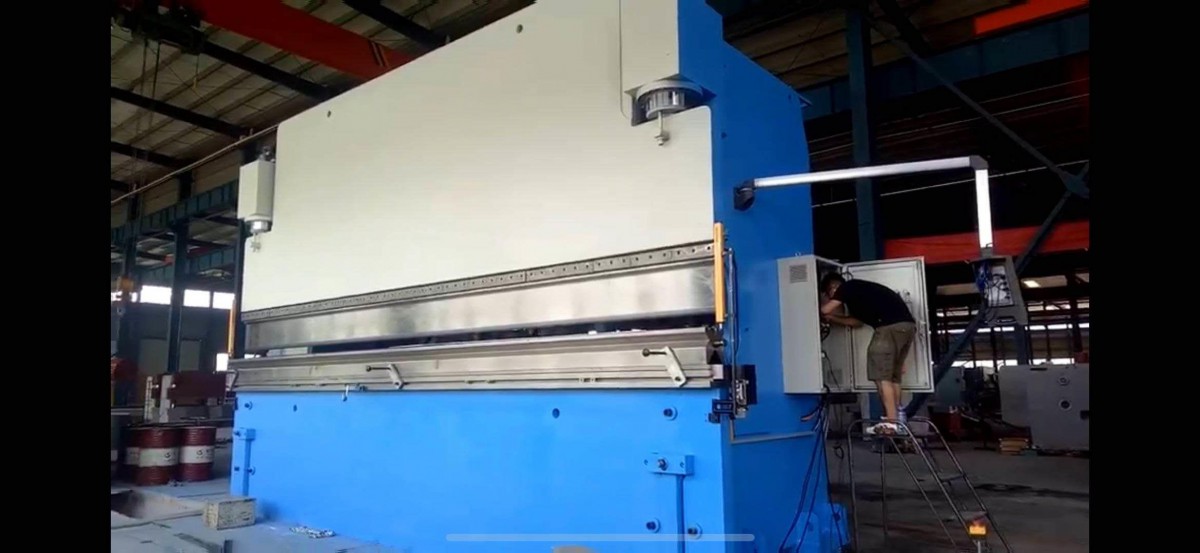

折彎機是市場上技術較為成熟的折彎機系列，該機器采用擺式刀架結構，主要由機架、刀架、刀片間隙調整機構、壓料、后擋料機構、液壓系統和電氣系統等組成






刀架結構

◆獨特的工作臺結構，經有限元優化設計的工作臺結構，使得在剪切過程中產生的撓度Sx，可以補償?shù)都芤蚣羟辛Φ淖饔枚a(chǎn)生的撓度，使該機器在全長方向上的刃口間隙始終保持一致，提高剪切精度和質量。

◆刀架采用鋼結構件，主油缸（固定在墻板上）驅動上刀架做向下剪切運動，氮氣缸向上回程，液壓傳動系統靈巧而穩定。按照杠桿原理，上刀架在剪切過程中繞固定軸線做圓弧擺動，支點受力小，剪切靈活。通過時效振動消除內應力，大大增加了機床的壽命。

◆壓料機構由一組壓料油缸組成，壓料油缸在壓力油作用下，克服彈簧的拉力壓緊板料。在剪切完成后，借助于彈簧的拉力而復位。

◆不同厚度板材對上下刀刃間隙大小有不同的要求，本系列機床設有專門的刃口間隙調整裝置并附帶調整指示牌，調整簡單而迅速。
