榮達信®RJ-8混凝土表面增強劑(超強型）

混凝土表面增強劑具有極低的表面張力，能快速滲透至混凝土內部，與混凝土中水泥水化的副產物如氫氧化鈣發生二次反應，生成大量的二氧化硅凝膠，這些凝膠能堵塞混凝土內部毛細微孔，從而增加混凝土表面的密實性、抗壓強度、硬度和耐磨性，一般能提高混凝土回彈強度5-10MPa。混凝土表面增強劑與混凝土中相關成份的化學反應更為復雜，除了生成二氧化硅凝膠，還會生成一些致硬、致密的物質，使混凝土的強度增加更為明顯。

n  通過與混凝土滲透產生化學反應，形成致密結晶體。施工簡便，只需噴灑和涂刷即可達到理想的耐磨、增硬強度、；

n  滲透固化：有效滲透1~30mm，與混凝土中的物質產生化學反應，形成致密整體；抗壓強度提高10%—40%，有效提高強度、密度；

n  增亮抗滲：使增硬后的地面具有光澤，感觀效果好，防止水分油污滲入混凝土內部。

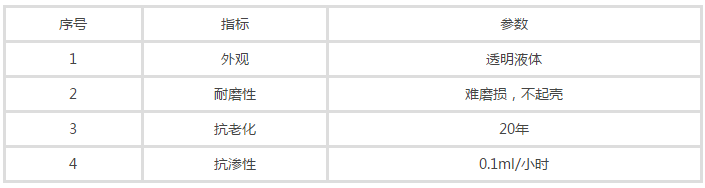

1． 基層要求

  前兩遍涂刷50公斤/桶需添加5公斤自來水，第三遍至第九遍涂刷純增強劑，保持干燥

  裂縫及缺損部位應用榮達信TM灌漿系列及 高強修補料修補后，統一用RJ-8混凝土增強劑進行硬化處理。

2． 增硬處理

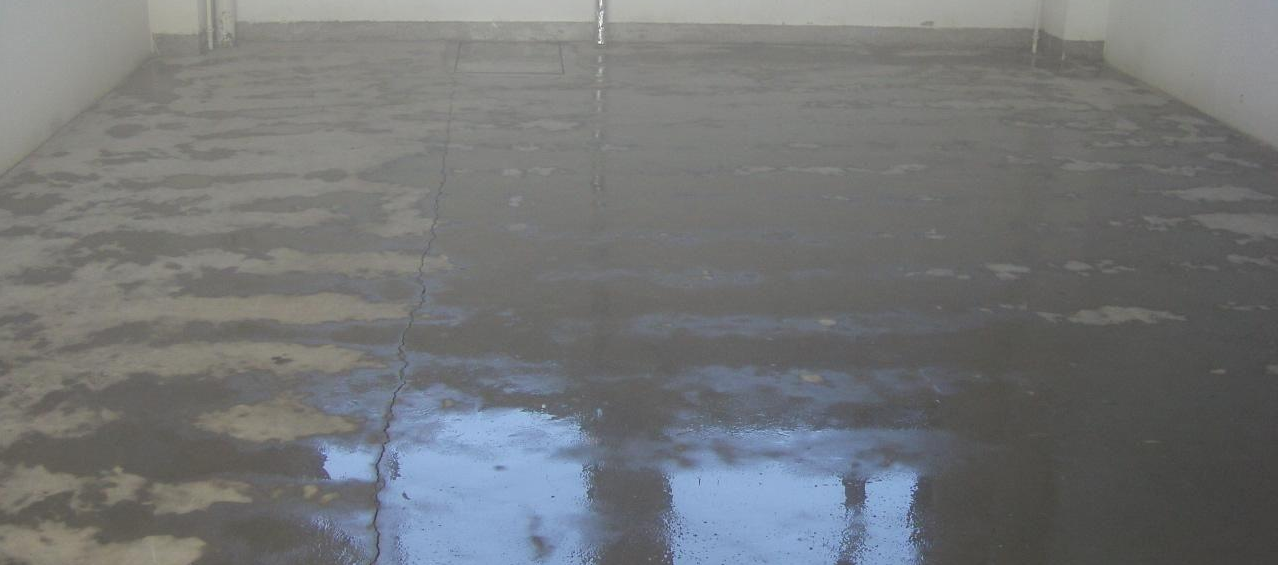

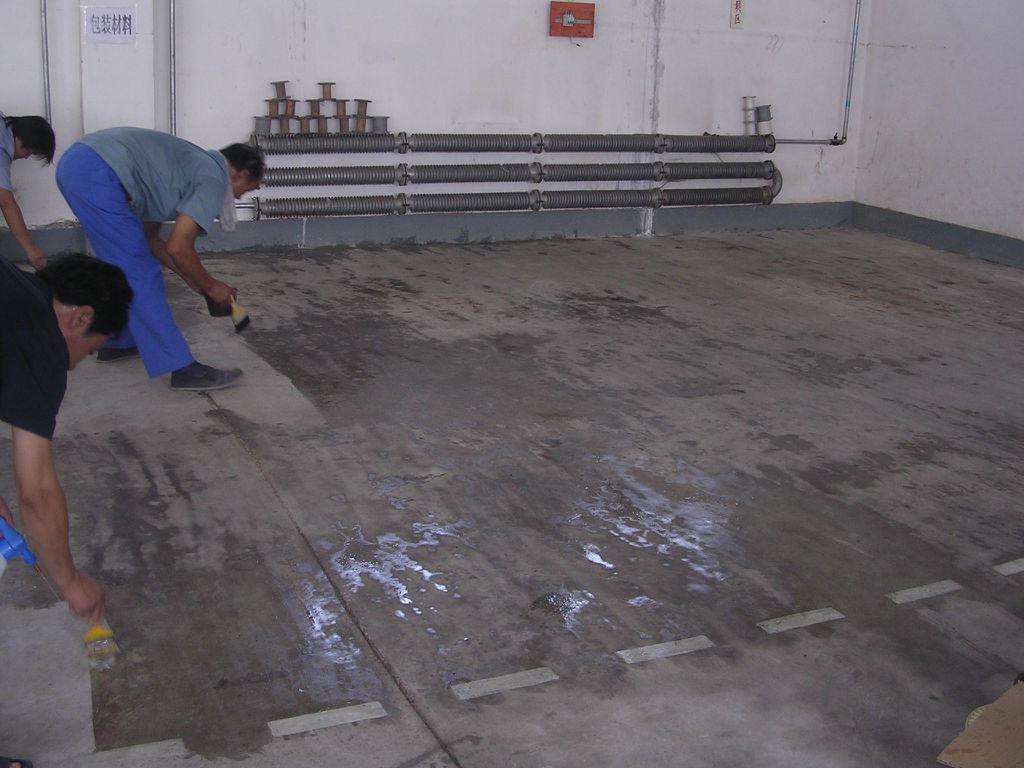

直接噴灑增強劑，保證基層充分浸潤吸收，隨時補充被吸收的增強劑，保持浸潤狀態，使整個地面完全浸透；

隨時將低洼處多余的硬化劑掃至已吸收處，應保證2小時內基層充分吸收，且不應有余料堆積；

  每天三遍，每一遍間隔半個小時，連續三天重復噴灑。

3. 養護：

干燥養護7天后可正常使用；

  施工溫度宜為10~35℃，室外作業避免在雨天、大風、冰凍時施工。
