1、玻璃鋼電纜橋架性能參數說明

使用環境：產品應滿足下述現場狀況：

工作溫度：-35～60℃

工作濕度：0～95%相對濕度無結露@60℃

儲存溫度：0～60℃

儲存濕度：0~95%相對濕度無結露@60℃

2、電纜橋架主體材料采用拉擠工藝一次拉擠成型，外型尺寸穩定一致，外表美觀。

3、采用優質無堿、無捻玻璃纖維紗及無堿、無捻表面氈，提高了產品防腐能力及強度。

4、產品配方中添加抗紫外線照射劑，提高產品的耐候性能。

5、電纜橋架采用專用耐高溫色漿，產品色澤穩定，外表美觀。

6、電纜橋架主體材料采用優質活性阻燃粉料并添加防火阻燃組份，提高產品阻燃性能。

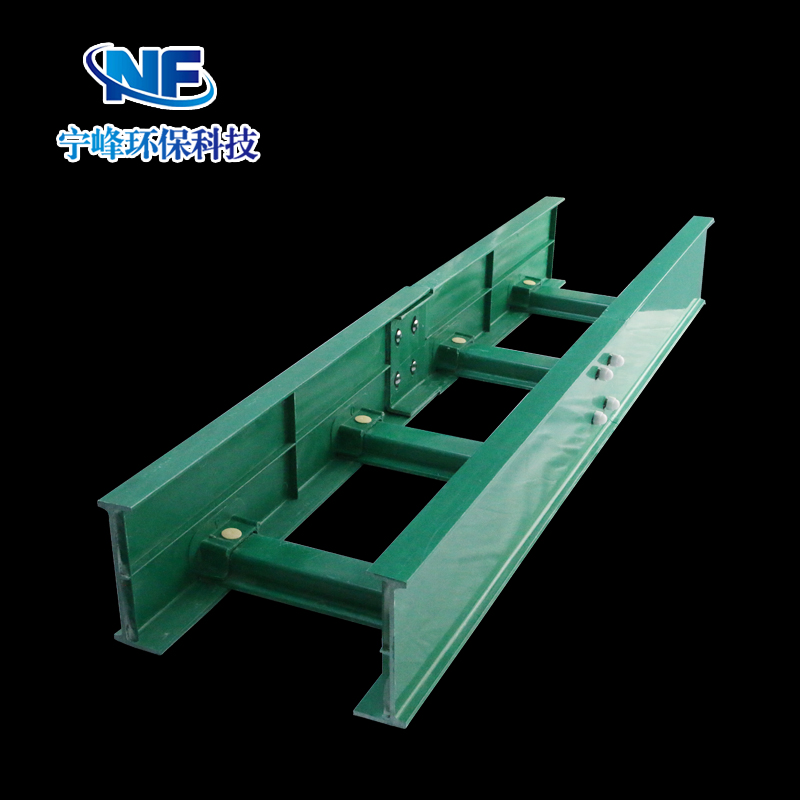

7、電纜橋架工藝說明：梯級式橋架采用拉擠梯幫及拉擠梯橙組裝而成，梯幫與梯橙之間用不銹鋼螺栓聯接，既提高了聯接強度，也提高了螺栓的防腐能力，延長了橋架的使用壽命。螺栓采用十字槽半圓頭螺栓，圓頭朝向電纜橋架內部，防止滑傷電纜。

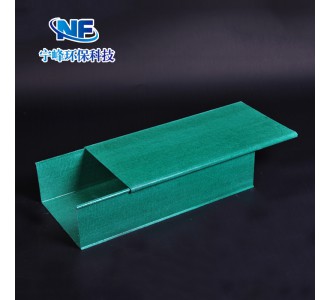

8、寬度小于200的槽式橋架采用一次性拉擠成型，大規格槽式橋架采用梯式橋架加底板的方式組裝而成，以提高橋架的荷載性能。底板與梯幫和梯橙之間用不銹鋼鉚釘鉚接固定，鉚釘光滑面朝向橋架里面，防止滑傷電纜。

9、根據客戶要求，制作各種長度的產品，并配齊各種配件。

10、橋架與橋架之間采用不銹鋼螺栓聯接，橋架與蓋板之間采用不銹鋼掛鉤或壓扣連接，鎖緊牢固及耐腐蝕性。

11、電纜橋架各項性能指標：

阻燃性能：電纜橋架氧指數大于26%，達到國標難燃標準要求。

抗腐蝕性能：電纜橋架具有較強的防腐性能，在酸、堿、鹽、氨環境中腐蝕試驗12小時無變化。玻璃鋼材質電纜橋架不能用于含氟環境中，因?yàn)榉鷷?huì)對玻璃鋼材料中的硅造成嚴重腐蝕。

耐候性能：二氧化硫試驗10周期、紫外線照射100小時無變化。

耐溫度急變性能：零下40℃，零上60℃變化10次循環產品無變化。

荷載性能：幫高100、跨距2m、額定均布載荷600N/m時，撓度值不大于6mm，高于JB/10216-2000標準；幫高150、跨距2m、額定均布載荷1200N/m時，撓度值不大于6mm，高于JB/T10216-2000標準要求；幫高200、跨距2m、額定均布載荷1800N/m時，撓度值不大于6mm，高于JB/10216-2000標準要求。

SMC電纜橋架簡介

SMC電纜橋架是由我公司自主研發的新型專利產品（專利號：ZL 201720735665.6 ），采用國內最為先進的復合材料SMC模壓成型工藝，成品橋架無任何金屬構件，組合式結構橋架無任何腐蝕點，安裝方便快捷、承載強度高且具有很好的耐腐蝕性，SMC電纜橋架是一種對人體無有害物質的新型環保產品，抗老化性能強可達30年以上，產品主要應用全國鐵路軌道交通、電力、化工、石油及石化等領域！

SMC電纜橋架詳細介紹

1、SMC電纜橋架產品采用 SMC 模壓成型工藝，結構為梯式和槽式（架空或地埋），SMC電纜橋架的防護類別為防強腐蝕型，防護類型代號為WF2。

2、SMC電纜橋架產品采用大噸位壓機壓制成型，型材采用加強筋結構，橋架主體結構內部無任何金屬構件，無任何腐蝕點，長期使用不會發生分層、腐蝕、及老化損壞的現象，產品30年使用壽命（自然老化年數：≥35年）。

3、SMC電纜橋架產品采用專用復合材料（SMC片材）制成，SMC片材原料在配比時對溫度、混煉時間等影響質量的環節由電腦程序全自動操作，以確保材料成分的均勻性、穩定性和一致性。

4、橋架梯幫每側預留螺栓連接孔，連接孔為長圓型結構，連接處采用304不銹鋼螺栓固定，外加防腐帽，提高防腐性能；

5、梯式橋架使用長度為3m/節或6m/節（專用連接插件固定，以確保橋架整體性），橫檔中心距不大于300mm，橫檔與電纜接觸面寬度不小于25mm。

6、橋架安裝形式滿足單邊或雙邊支吊架空安裝、單邊或雙邊支座地面安裝形式、垂直引上引下等多種安裝方式。

7、橋架蓋板及槽式橋架底板采用SMC配套樹脂專用合成材料。

8、橋架蓋板采用專用連接固定卡扣，卡扣為304材質。

8、橋架具備防腐、耐水、抗曬、防凍等特性。

9、橋架表面平整、光滑，邊緣整齊、厚度均勻，邊角干凈、無孔洞、缺料、干紗、撕裂等缺陷。

10、橋架內外表面無分層及鼓包現象。

11、橋架顏色分為綠色或灰色。

12、橋架現場安裝需切斷位置提供連接片，連接片材質與橋架主體材質一致。

13、電纜橋架直線段長度極≦2米時，允許偏差為±2.0mm；電纜橋架直線段長度極>2米時，允許偏差為±4.0mm；橋架表面平面度允差每米不大于5.0mm，其它尺寸公差按GB1804-2000中V級的規定。

14、橋架內敷設電纜的種類：35/8.7/10kV、0.6/1kV電力電纜，控制電纜、計算機電纜等。
