慈溪市中德密封材料有限公司

ZD-G1205 異形金屬纏繞墊片

產品品牌: dongde
最小起訂: 1 片
產品價格: 面議
供貨總量: 1000 片
發貨期限: 自買家付款之日起 3 天內發貨
瀏覽次數: 230
詢價
?
?
  • 產品詳細說明
  • 詳細參數

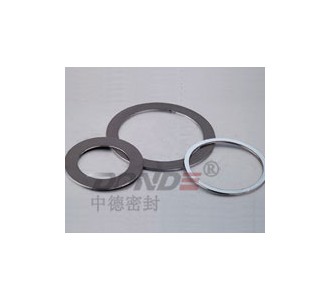

異形金屬纏繞墊片
產品型號: ZD-G1205


異形金屬纏繞墊片
異形金屬纏繞墊片是一種通常適用于鍋爐人孔,手孔,閥蓋等的墊片,與金屬纏繞墊片的結構相同,只是形狀不同。主要有橢圓形、方形、菱形等纏繞墊片形式,其它形狀可根據圖紙要求制作。特殊形狀纏繞墊片一般都為基本型纏繞墊。
性能特點::耐高溫、高壓、耐腐蝕和良好的壓縮回彈率。
使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等連接處密封 。
纏繞墊片結構形式及代號和使用法蘭類別:
基本型式  代號 適用的法蘭密封面 厚度(mm)
V型基本體/環 W型基本體/環
基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5
材料:
1. 異形金屬纏繞墊金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶,或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶,表面應光滑.潔凈,不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值 HV≤200

2. 異形金屬纏繞墊非金屬帶
A 非金屬填充為特制的石棉帶,柔性石墨帶,聚四氟乙烯帶,非石棉纖維帶,及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力



纏繞墊片各種非金屬材料主要技術參數:
材料 標識代號 溫度 ℃ 最大工作壓力 適用介質 壓縮率% 回彈率% 應力松馳率%
膨脹石墨 F.G. -220--550 250 BAR 腐蝕性介質
18--30
≥17 ≤18
特制石棉帶 ASB -150--450 100 BAR 般氣密性 18--30 ≥19 ≤28
聚四氟乙烯 PTFE -200-- 200 100 BAR 腐蝕性介質 18--30 ≥15 ≤13
無石棉材料 NA -100--350 100 BAR 一般氣密性 18--30 ≥19 ≤28
云 母 MICA -150--800 100 BAR 特高溫 18--30 ≥19
陶 瓷 CER -200--1090 100 BAR 超高溫 18--40 ≥19


下表用于對常用纏繞金屬的材質選擇:

材料名稱 縮寫標記 硬度(HB) 溫度(°C)
碳鋼(Carbon steel) CS 120 -40~+540
SUS 304 304 130~180 -195~+550
SUS 316L 316L 130~180 -100~+550
SUS 321 321 130~190 -195~+760
HASTELLOR-B2 HASTB 215 -185~+1090
INCONEL-600 INC600 150 -100~+1090
MONEL-400 MON 150 -130~+820
TI 215 -195~+1090

纏繞墊片基本體厚度公差:

項目 厚度(mm) 公差(mm)
墊片厚度 4.5, 3.2 +0.2
-0.1
環厚度 3.0 ±0.25

下表是纏繞墊片直徑公差(即用于法蘭的名義管道直徑):

  DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44
API 605 公差
內環內徑
墊片內徑
<=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60"   ±1.3
>1600 >60"   ±1.6
墊片外徑 <=600 <=24" <=24" ±0.9
>600 and <=16000 >24" and <=60" >24" and <=60" ±1.8
1600 >60"   ±2.2
外環外徑     >=1/2" and <=60" ±0.9
<=600 <=24"   0-1.0
>600 and <=1000 >24" and <=34"   0-1.8
>1000 and <=1600" >34" and <=60   0-2.2

常用金屬石墨纏繞墊片主要性能參數:

纏繞墊片系數  m=2.5-4
纏繞墊片使用壓力 ≤25MPa
纏繞墊片使用溫度 -196℃-700℃(氧化性介質中不高于600℃)
纏繞墊片最小預緊比壓 y=68MPa
技術標準:
1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .國內標準有HG20610-2009  鋼制管法蘭用纏繞式墊片  化工部歐洲體系
HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系
GB/T4622.2-97  纏繞式墊片 管法蘭用墊片尺寸  國家標準
JB/T4719-92  管殼式換熱器用纏繞墊片  機械部標準
JB/T90-94  管路法蘭用纏繞式墊片  機械部標準
JB/T4705-2000  壓力容器法蘭用纏繞式墊片  機械部標
?
?
