T3300智能家居溫控解決方案介紹

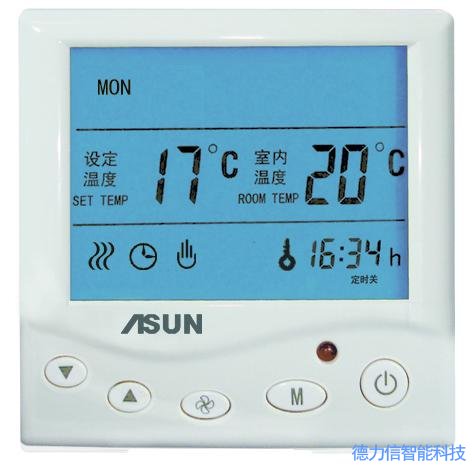

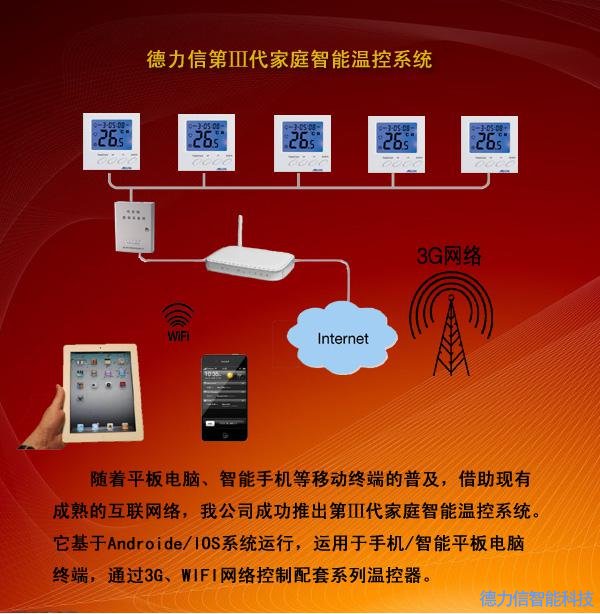

 1、 系統的構造 這套系統在構造上簡單明了，前期不需要復雜的布線、后期不需要繁瑣的調試，非常利于各種類型客戶的接受。 系統在整體上可以按 硬件模塊 和 軟件模塊 進行介紹。 硬件模塊： n 聯網型溫控器 -配套，外觀可選 n 網絡路由器 -配套，需要配置網絡參數。 n 網絡數據服務器 --配套，美國進口 n 控制軟件（集中管理軟件） --配套，需要配置網絡參數。 n 控制終端（智能手機或平板電腦） --用戶自購(Android安卓操作系統) 2、聯網型溫控器

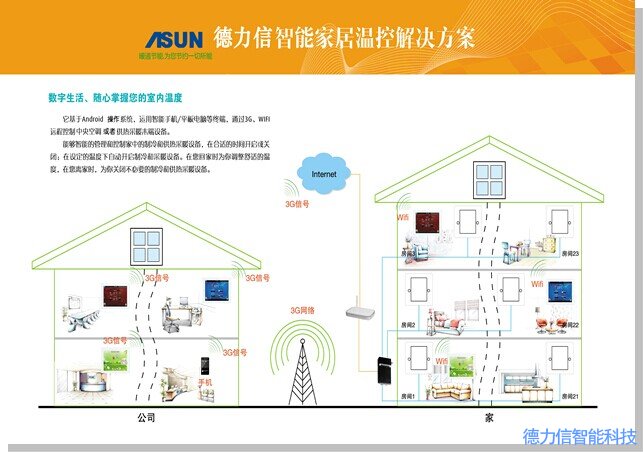

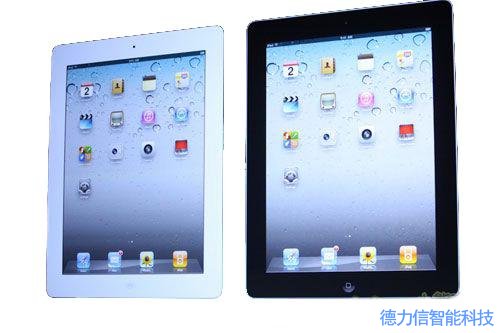

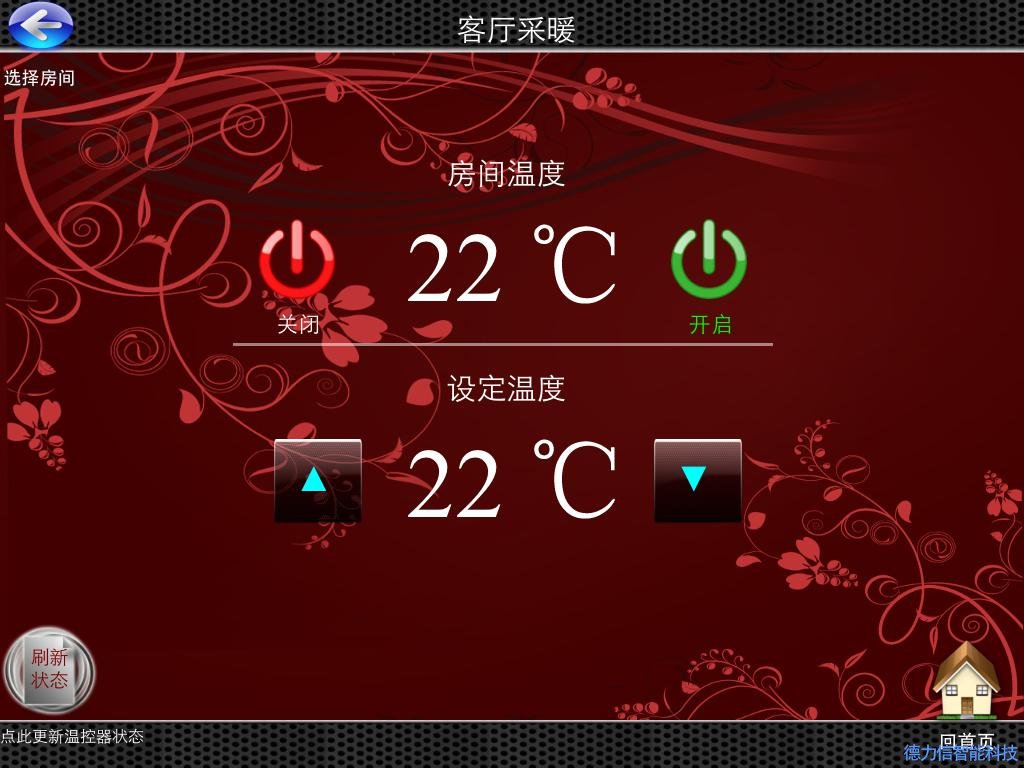

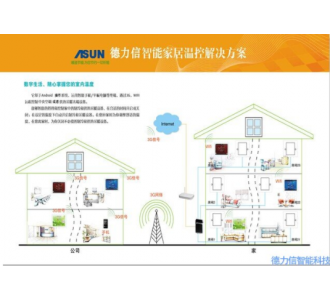

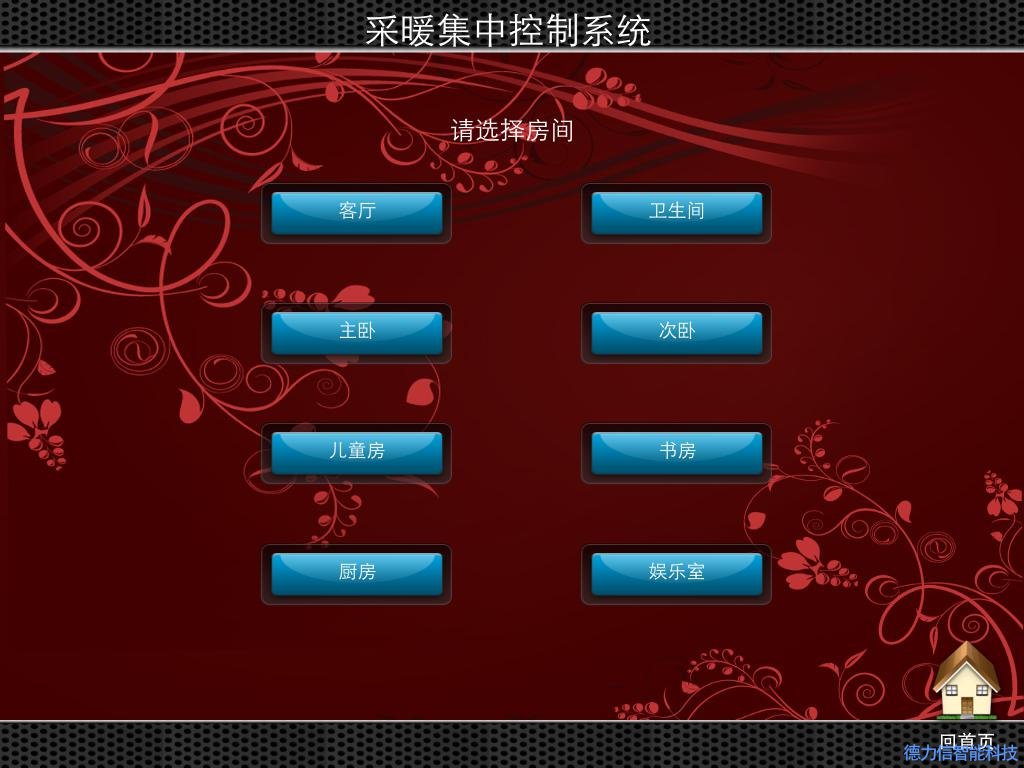

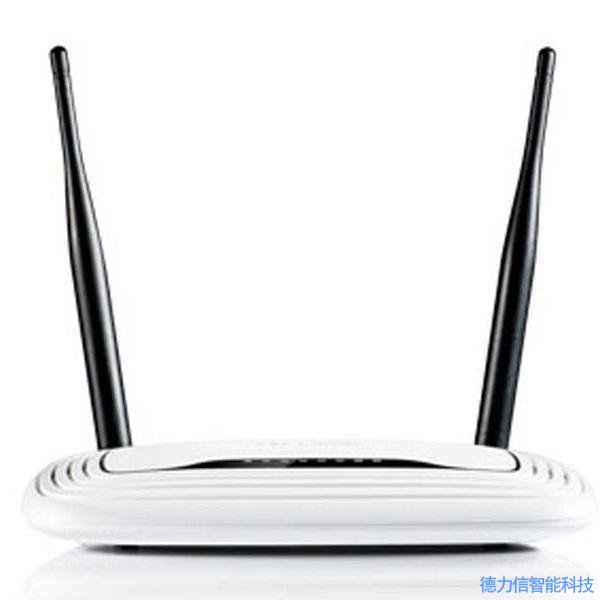

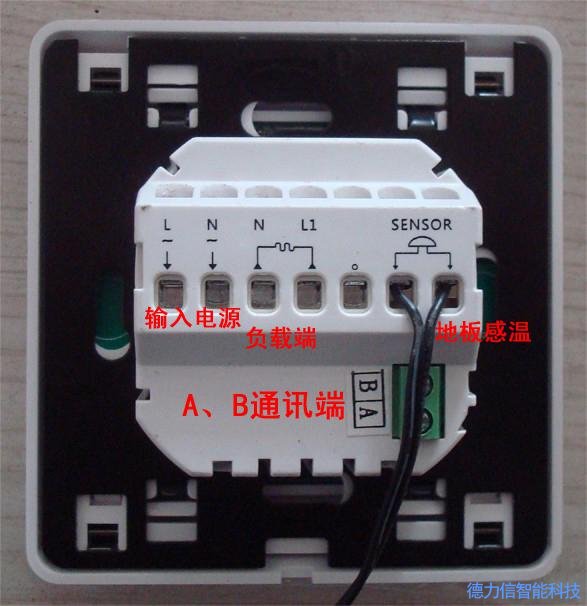

可以通過網絡控制末端設備 ●室溫校正補償功能（通過面板按鍵直接實現） ●采用高可靠性單片機，抗干擾性強 ●具有溫度校準功能 ●外殼阻燃材料PC+ABS ●標準86盒表面安裝，厚度僅為13mm ●通過安全性和高可靠性測試 ●具有通信功能 · 技術參數 ●感溫元件：熱敏電阻 ●控溫精度：±1℃ ●控溫范圍： 10~30℃ ●測溫范圍： 1~50℃ ●電源電壓：220V/AC 50HZ ●自耗功率：<1.5W ●外殼材料：PC+ABS（阻燃） ●外形尺寸：86mm×86mm×13mm （高×寬×厚） ●通訊：RS485接口 3、無線路由器  使用無線路由器，需設置網關，用于構建無線網絡，進行數據的發送與接收。 4、網絡型數據采集器  特點：美國原裝進口，產品質量值得信賴； 低功耗，綠色節能環保； 無噪音，保障用戶的睡眠質量； 內部綁定域名，高可靠性； 參數： 尺寸：350mm'' x 250mm'' x 140mm'' (長 x 寬 x 深) 供電需求：100-240V，50/60HZ交流電 內存：512 MB DDR3 存儲器：512 MB閃存 網絡：以太網 5、控制終端(手機或pad平板電腦) 基于 android系統的智能手機，平板電腦 。用戶可使用現有的終端或者根據需求購買，從網絡主機的特定地址下載軟件即可，使用非常方便。 軟件模塊 n 地暖控制 n 空調控制 通過主機特殊地址正確下載軟件之后，點擊桌面上的軟件可進入主界面（智能家居集中控制系統圖） 6、操作說明簡約介紹  （智能家居集中控制系統圖） 軟件的主界面：地暖控制 ，點擊相應的圖標可以進入到相應的控制界面，以下軟件界面為標準界面，可根據用戶的平面圖設計特定界面。 6.1、地暖控制 點擊 地暖控制 ，則進入 地暖控制主界面 （ 采暖集中控制系統圖）  （ 采暖集中控制系統圖） 在地暖控制的主界面上，標注有各個房間的按鍵，點擊即可進入相應房間的地暖控制。 當點開 客廳 按鍵 ，可進入客廳的地暖控制 （客廳采暖圖）  （客廳采暖圖） 備注： 沒有采集到實際溫度時，軟件顯示房間溫度與設定溫度為22°C |
