DU1564框架電磁鐵基本介紹

DU1564系列產品現已經廣泛應用在各類機械設備、出入道匝、門禁系統、游戲設備、機械自動化行業上面。

此款產品采用采用環保材料加工而成，所有零件均符合ROHS認證要求，具有動作靈活，初始力度大，產品使用壽命最少100萬次以上，

外形尺寸：      30*39.2*64(mm)

可動鐵芯：      Φ15mm

工作電壓：      DC3V-220V

工作行程：      20mm以內

工作頻率：      自定

工作樣式：      L型為拉式/S型為推式

負載連接：      外形可根據需要進行加工

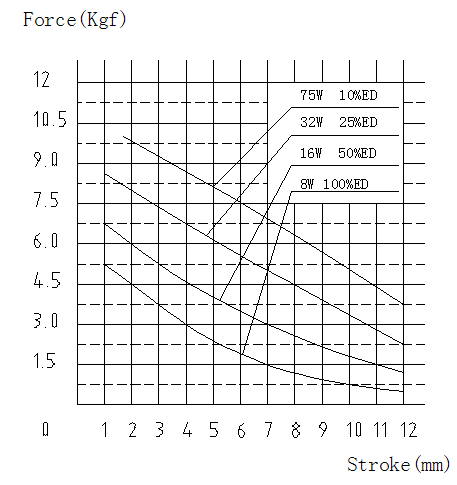

力量曲線：

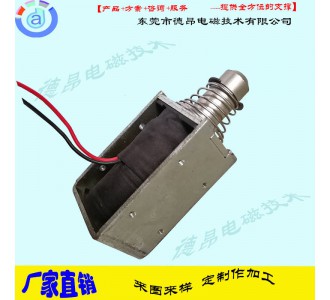

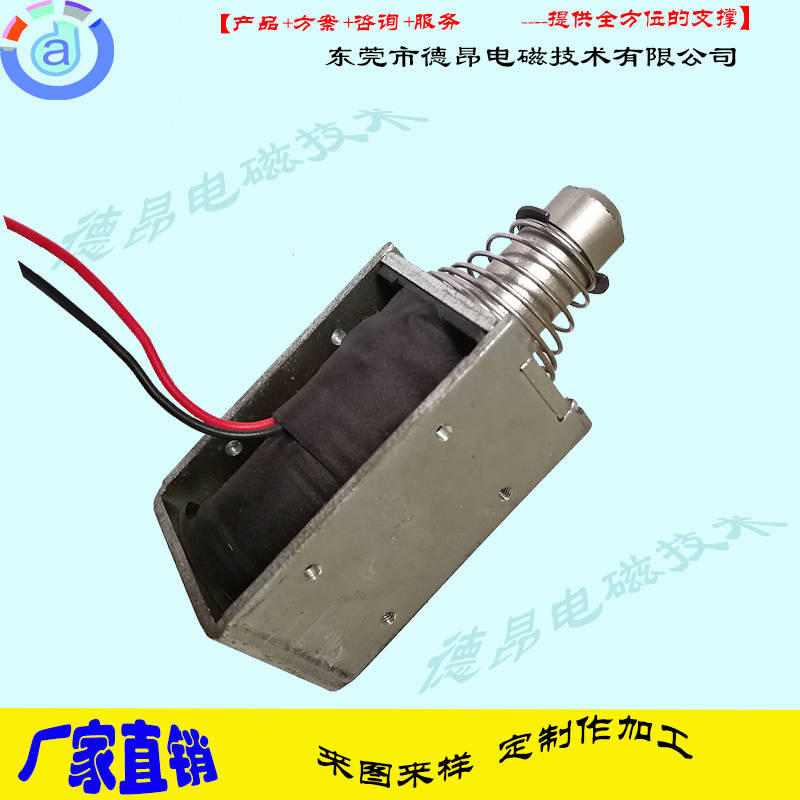

DU1564推拉電磁鐵產品實拍圖：

1.型號:

德昂    DU1564L/S框架推拉電磁鐵

    L：拉式電磁鐵

    S：推式電磁鐵

技術參數以我司型號DU1564S-27A09為例

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):—5℃～+55℃

2.2 相對濕度(relative humidity):5%～95%RH

2.3 額定電壓(rated voltage):DC27V

2.4 功耗(wattage)：

     81W   (DC27V,R=9Ω±10%)

3.  外觀:沒有損傷、破裂、生銹 、表面污點

4.  電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC27V±10%

4.2 吸引力：

   12mm        >1700gf

4.3 絕緣電阻(insulation resistance):線圈和框架間100MΩ(DC500V 常規溫度/濕度)

4.4 耐電壓(high voltage ):線圈和框架間AC1000V(50/60Hz)1Mi(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下50萬次以上

德昂生產的DU1564S-27A09電磁鐵尺寸：
