外形尺寸：      10*12*20.6

工作電壓：      DC3V-24V

工作行程：      6mm以內

工作頻率：      自定

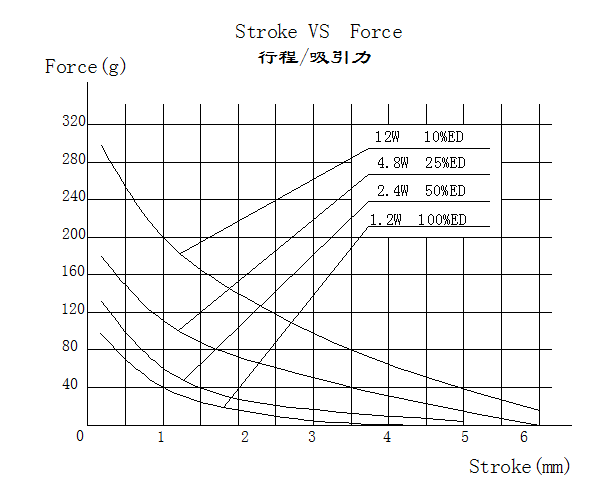

行程/力量：

溫馨提示：此款產品自帶凸臺臺階，所提供的尺寸不包含此尺寸，由于產品體積小，在非特殊性情況下，不建議采用25%ED以下的工作頻率方式。

在使用時，需要注意的是，此款產品采用內置彈簧，盡量避免可動軸壓傷變形！

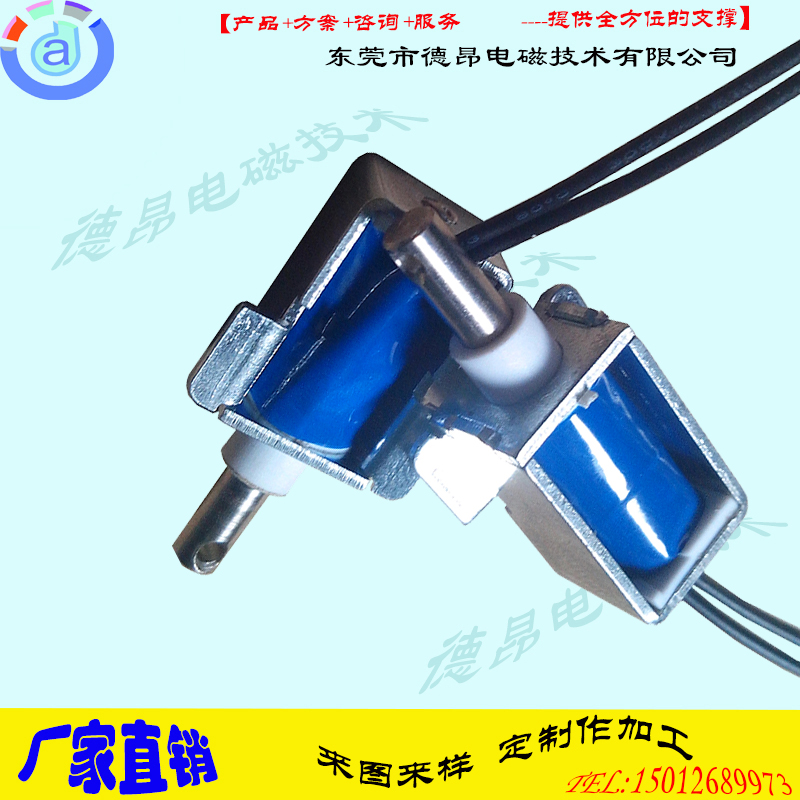

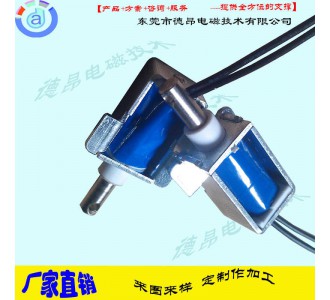

DU0419玩具電磁鐵產品實拍圖片

1.型號:

   德昂    DU0419玩具電磁鐵

技術參數以我司型號DU0419L-12A100為例

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):—5℃～+55℃

2.2 相對濕度(relative humidity):5%～95%RH

2.3 額定電壓(rated voltage):DC12V

2.4 功耗(wattage)：

     1.4W(DC12V,R=100Ω±10%)

3.  外觀(facies):沒有損傷、破裂、生銹 、表面污點

4.  電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC12V±10%

4.2 吸引力：

     5mm     要求克服彈簧力靈活動作

4.3 絕緣電阻(insulation resistance):線圈和框架間100MΩ(DC500V 常規溫度/濕度)

4.4 耐電壓(high voltage ):線圈和框架間AC1000V(50/60Hz)1Mi(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下50萬次以上

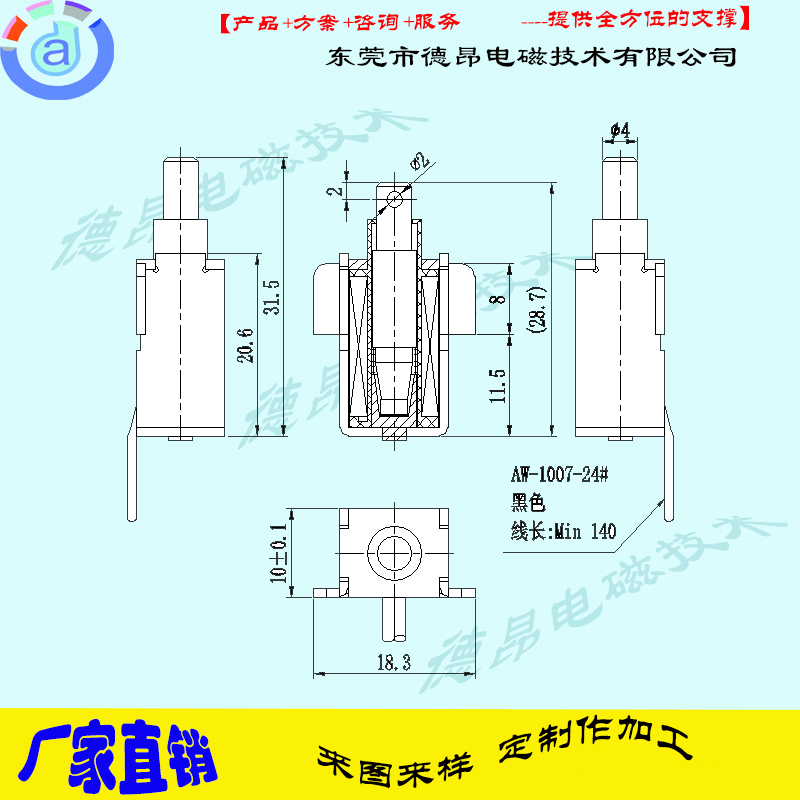

德昂電磁所生產的DU0419L-12A100框架電磁鐵產品尺寸圖紙：
