DK0211微型保持電磁鐵由軛鐵、固定鐵芯、可動鐵芯、線軸、導線、銅線、磁鐵、固定等零件構成。
【產品特點】
C型開置式結構設計，安裝方便簡單，小巧的體積大保持力度、低功耗。
【產品應用】
DK0211系列保持電磁鐵主要應用自動化行業、辦公設備等等。
【基本參數】
基本尺寸：5*5*11mm
工作電壓：DC3V~DC24V以內
工作行程：最大4mm,建議2mm以內
工作頻率：100%ED/50% /25% /10% ...

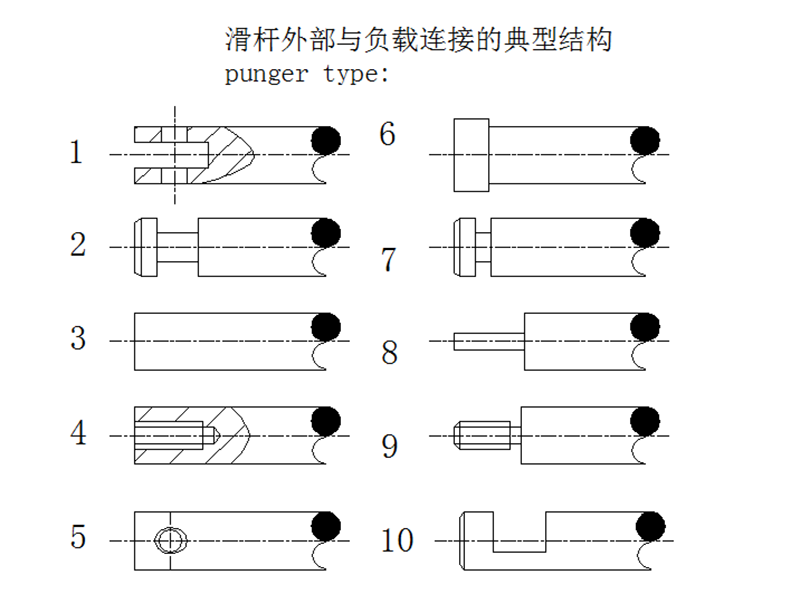

【負載樣式】
此款產品由于體積小，適合制作成拉式產品，連接部分請參考以下：
DK0211L-12A15小型單保持電磁鐵參數說明
額定參數(RATED PARAMETER)
電 壓(VOLTAGE): DC12V
電 流(CURRENT): 0.8A(at 20℃ )
功 率(WATTAGE): 9.6W
直流電阻(DC RESISTANCE): 15Ω±10%周圍溫度20℃(Ambiance temperature20℃)
工作循環(DUTY CYCLE): 25%通電(Electrify 25%)
絕緣等級(INSULATION CLASS): B類(B CLASS)

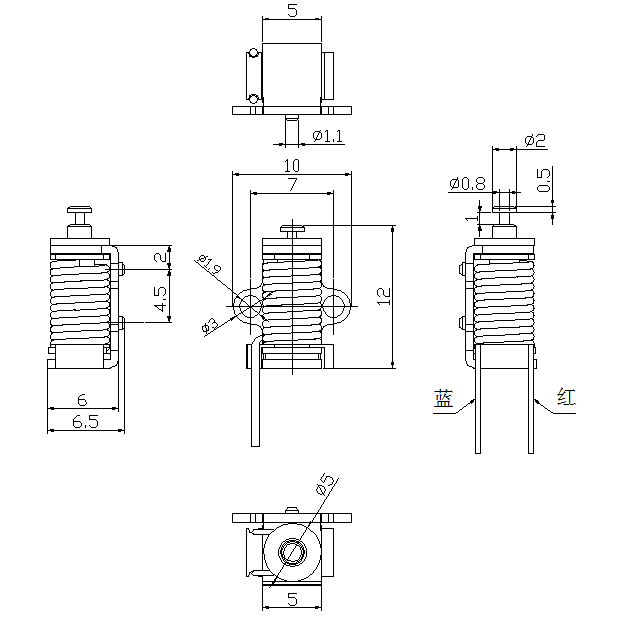

外形圖(APPLEARANCE)
?
