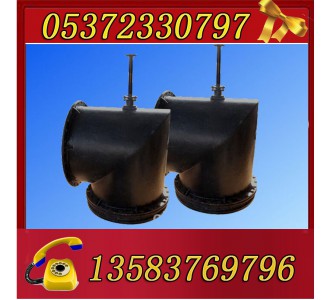

| PZI配水閘閥、排水閥 手動配水閘閥 PZ配水閘閥具有重量輕、結構簡單、密封性能好。是目前礦山井下水泵房、各吸水井配水用閥最佳結構。 配水閘閥型號表示 PZ---配水閘閥 400---公稱直徑400mm 配水閘閥組成及作用： 1、 操縱裝置：設計中采用手輪和螺母固定在一起，操縱桿僅作上移動而不旋轉，為了減少旋轉，為了減少旋轉手輪時的阻力加上了滾珠采用滾動摩擦方式。 2、 2、閘閥：閘閥由閥體、閥舌、錐形密封環等部件組成，閥體為直角彎管式焊接件，錐形密封環是保證配水閘閥密封性能好壞的關鍵部位，為整體鑄造，用法蘭與閥體連接，發舌與閥桿的連接方式為鉸接式。 3、 連接操縱桿和閥桿的便是連接桿。本產品提供四種規格長度，根據實際情況選用。 4、 法蘭短管：作為配水巷和配水閘閥之間的連接管。 PZI-400 400 水 常溫 216 1 370 手動操作 鑄造/焊接 PZI-500 500 水 常溫 216 450 手動操作 鑄造/焊接 PZI-600 600 水 常溫 290 637 手動操作 鑄造/焊接 PZI-800 800 水 常溫 290 851 手動操作 鑄造/焊接 PZI-1000 1000 水 常溫 314 1 1431 手動操作 鑄造/焊接 |
?
