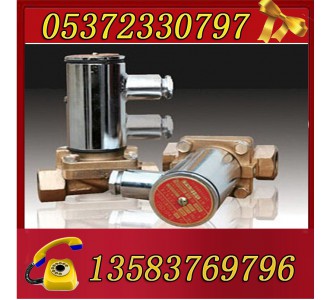

| ＤＦＢ-20/10礦用隔爆型電磁閥價格說明: ＤＦＢ-20/10礦用隔爆型電磁閥價格 電磁閥,礦用電磁閥,礦用電磁閥,礦用隔爆型電磁閥,礦用電磁閥價格 一、概述 １.ＤＦＢ-20/10礦用隔爆型電磁閥，是針對煤礦井下惡劣環境而研制開發的新產品，它徹底克服了一般先導式電磁閥公稱壓力小、工作可靠性差、易堵塞滲漏等缺陷，適用于允許在周圍空氣中的甲烷、煤塵等不超過《 煤礦安全規程 》中所規定的安全含量的礦井中使用，作為水、乳化液、油及粘度小、不易燃、無懸浮物的液體管路中控制全開、全閉使用。 本產品嚴格遵循GB3836.1-2000《 爆炸性氣體環境用防爆電氣設備通用要求 》、GB3836.２-2000《 爆炸性氣體環境用防爆電氣設備隔爆型電氣設備“d” 》、GB3836.３-2000《 爆炸性氣體環境用防爆電氣設備增安型“e” 》及MT/T715-1997《礦用防爆電磁閥通用技術條件》的規程設計和制造。 二、主要技術參數 1、型號：DFB-20/10 2、防爆型式：隔爆型 3、防爆標志：ExdI 4、額定控制電源電壓：ＡＣ（50Ｈz）36V、127V 5、功耗：≤28Ｗ ６、壓力適應范圍：0-10 MPa ７、電磁閥公稱通徑：20mm； ８、外形尺寸(mm)：108×110×185; ９、重量：3.3Ｋg 三、結構特征與工作原理 １、ＤＦＢ-20/10礦用隔爆型電磁閥為直控二位二通常閉式結構,閥體上部為特種電磁鐵。作為直接開閉閥門的動力源。閥體的下部為閥座，由進水口、出水口、導水閥口和活動鐵芯等部件組成。通電后，在電磁效應的作用下，活動鐵芯產生足夠大的吸引力克服彈簧和介質壓力，使活動鐵芯脫離導水閥口，閥口打開，介質即流通。反之，斷電時，在彈簧和介質壓力的作用下，活動鐵芯將導水閥口關閉，介質不能流通。 ２、ＤＦＢ-20/10礦用隔爆型電磁閥在公稱壓力范圍內和流量接近于零或進出口壓差為零的情況下均能正常開閥，因此工作可靠性高。 ３、電磁閥的進水口內置有高效網狀過濾器，能有效地阻擋介質中直徑大于０.５mm的雜質流經閥體，從而避免有害雜質造成不良影響。 4、根據用戶需要，可在省去控制裝置的電源箱和傳感器的情況下，電磁閥在接通AC36Ｖ或AC127Ｖ電源后，周期性地自動打開和關閉。打開和關閉的時間，用戶在訂貨時可自行確定。 四、使用環境和工作條件 （a）海拔高度: 2000m; （b）環境溫度 5℃～+40℃； （c）環境濕度：<95%（+25℃時）； （d）介質溫度：≤+６5℃； （e）允許在具有甲烷爆炸性氣體混合物的煤礦井下，周圍空氣中的甲烷、煤塵（硫化氫、二氧化碳）等不超過《煤礦安全規程》中所規定的安全含量的礦井中使用； （f）允許在無腐蝕金屬和破壞絕緣介質的環境中使用； （g）允許在無強烈顛簸和震動的地方使用； （h）允許在無滴水和液體侵入的地方使用。 五、安裝、使用 １、嚴格按產品名牌標定的電壓等級與公稱壓力值使用，安裝使用地點應無劇烈震動和碰撞。 ２、檢查各緊固件是否松動，如松動則須緊固。 ３、檢查接線端子對外殼間的絕緣電阻，不得小于1.5兆歐。 ４、將產品置于安全場所，檢查其開閉動作是否靈敏、可靠。方法是反復通、斷電源以聽到活動鐵芯上下運動產生的“嗒、嗒”聲為正常。 ５、電磁閥接入介質管路中時，閥體箭頭所示方向應與管路介質流通方向一致，且閥體需與地面盡量保持垂直，閥座接頭處需有防漏密封措施。 ６、電源引入線選用Φ10～Φ14的橡膠電纜，接線應牢固可靠，喇叭口的壓緊螺母須擰緊，使密封圈、電纜線與進線口內壁不存在間隙，以保證防爆性能。 ７、電磁閥應可靠接地。 六、維護與維修 １、產品維護與維修流程圖（詳見產品使用說明書） ２、本產品采用平面及圓柱隔爆結構，隔爆面嚴禁損傷。 ３、維修時先切斷電源，“嚴禁帶電開蓋”！ |
?
