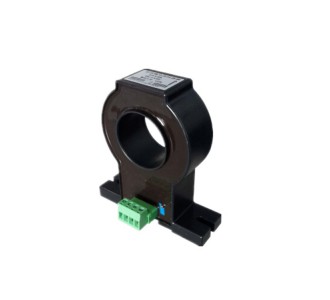

直流漏電流傳感器是一種利用磁通門原理(Flux gate)將被測直流電流轉換成與該電流成比例輸出的直流電流或電壓信號的測量模塊，原副邊之間高度絕緣。通常輸出標準的直流DC 4-20mA、 DC0-5V、DC0-10V等信號，此標準信號可以被多種采集設備采集，如PLC、RTU、DAS卡等，用于多種電流監控的場合。漏電流傳感器環繞安裝在直流回路的正負出線上，當裝置運行時，實時檢測各支路傳感器輸出的信號，當支路絕緣情況正常時，流過傳感器的電流大小相等，方向相反，其輸出信號為零;當支路有接地時，漏電流傳感器有差流流過，傳感器的輸出不為零。因此通過檢測各支路傳感器的輸出信號，就可以判斷直流系統接地支路。該原理選線精度高，不受線路分布電容的影響。

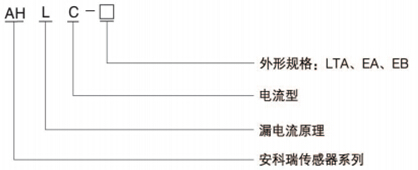

　　1 型號說明

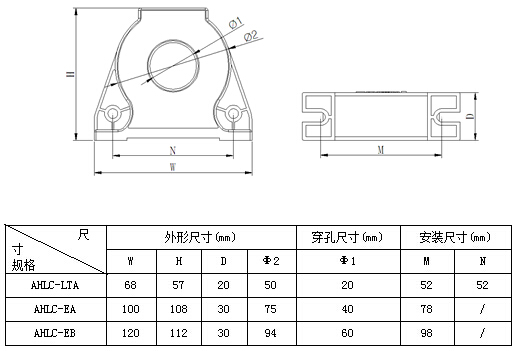

　　2 規格尺寸

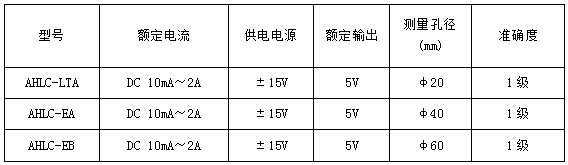

　　3 規格參數對照表

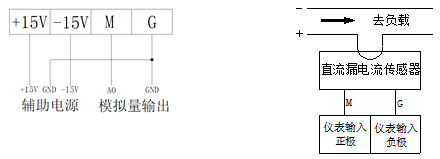

　　4 接線方式

　　接線端子定義
