概述

隨著國家和人民對于環保要求的迫切提高，政府相繼出臺各種措施，如何針對性地對企業內的環保設施使用狀況作出監控，發揮污染治理設備的作用，提高使用效率，并且政府部門能夠?qū)崟r掌握治污設施的運行狀況和異常信息。

安科瑞電氣推出的環保用電管理平臺依托創新的物聯網電力傳感技術，實時采集企業生產用電、環保治理設備用電數據，通過關聯分析、超限分析、停電分析、停限產分析，及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況，同時通過數據分析還可以實時監控限產和停產整治企業運行狀態，用戶可以利用PC、手機APP、平板電腦等多種終端實現對平臺的訪問。

技術標準

本平臺遵循以下標準開發：

HJ 212          污染源在線自動監控（監測）系統數據傳輸標準

HJ 2000         大氣污染治理工程技術導則

HJ 447           污染源在線自動監控（監測）數據采集傳輸儀技術要求

GB/T 16706       環境污染源類別代碼

GB/T 17214      工業過程測量和控制裝置的工作條件

GB 3100          國際單位制及其應用

GB 3101          有關量、單位和符號的一般原則

GB 1208          電流互感器

GB/T 13850       交流電量轉換為模擬量或數字信號的電測量變送器

DL/T 5137       電測量及電能計量裝置設計技術規程

GB 3102.1        空間和時間的量和單位

GB 4793.1       測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求

GB/T 6587       電子測量儀器 基本安全試驗

GB/T17626       電磁兼容 實驗和測量技術

適用場合

本平臺適用于環保重點監管企業，如化工、制藥、造紙、冶煉、能源生產等行業，方便環保監察部門對排污企業實現監控與管理，捍衛我們的生態環境，打贏藍天、碧水、凈土三大戰役。

系統架構

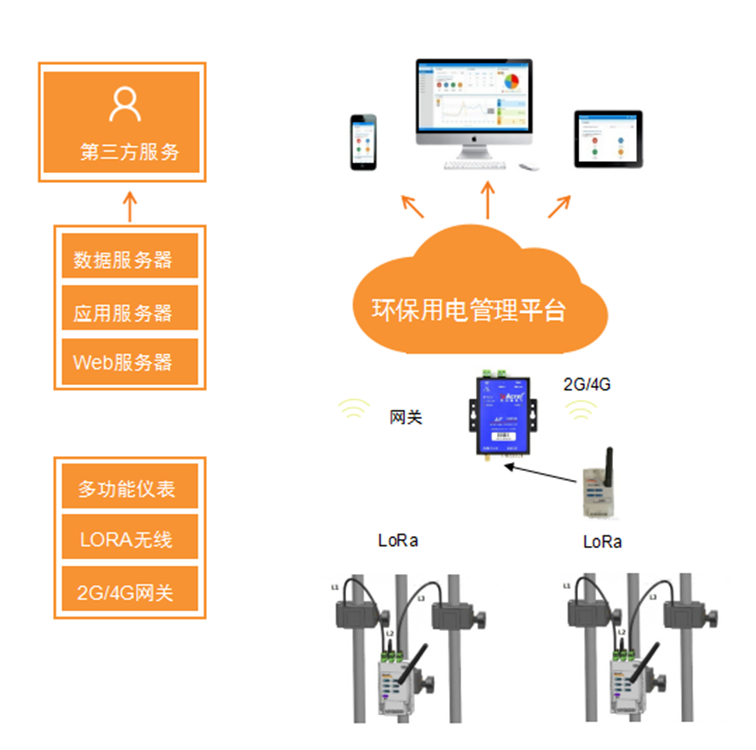

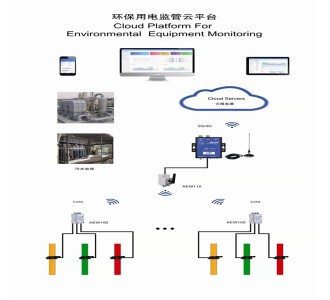

本平臺的無線免布線分體式方案整體結構如圖所示：

 硬件配置

1、平臺服務器：客戶可視情況自行搭建服務器或租用云服務器資源。

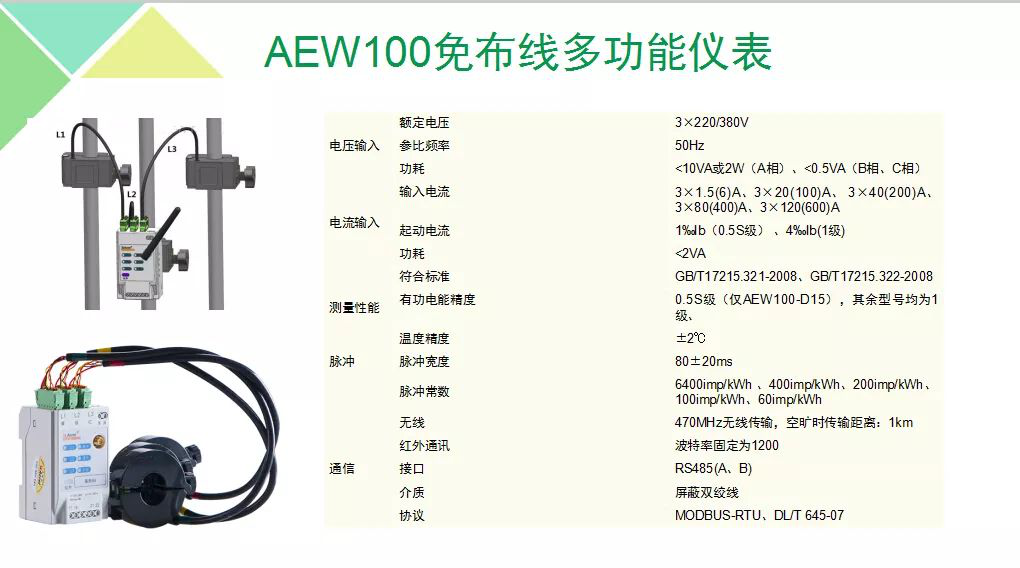

2、現場推薦硬件配置清單：

注：配置針對1個回路，規格根據現場回路電流大小選擇，安裝由甲方負責。

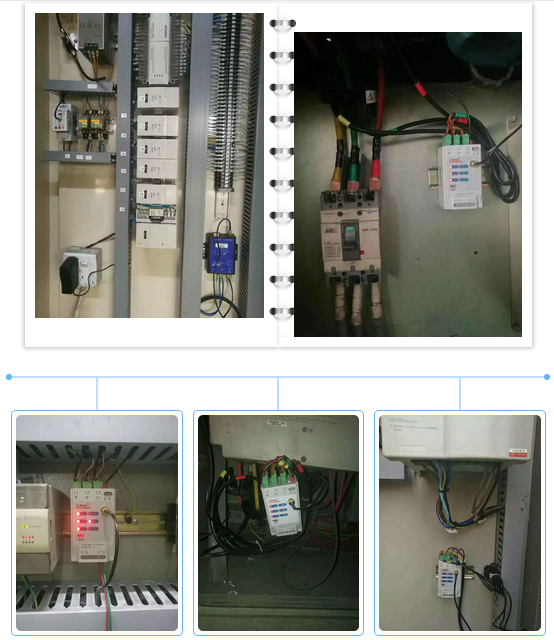

現場安裝圖片

運行條件

?瀏覽器運行設備：

臺式電腦（Windows XP以上），安卓系統或IOS系統手機（android 或IOS4.0及以上版本）。

? 瀏覽器端運行環境：

Windows系統下使用谷歌、火狐、360（極速模式）等瀏覽器訪問。

主要技術指標

數據上傳頻率：2分鐘

通信方式：RS485、2G/3G/4G

并發訪問量：≥10000

歷史數據存儲：≥3年

異常情況報警：≤10s

平臺功能

1. 平臺登錄

在瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼，進行登錄，防止未授權人員瀏覽有關信息。

2. 平臺首頁

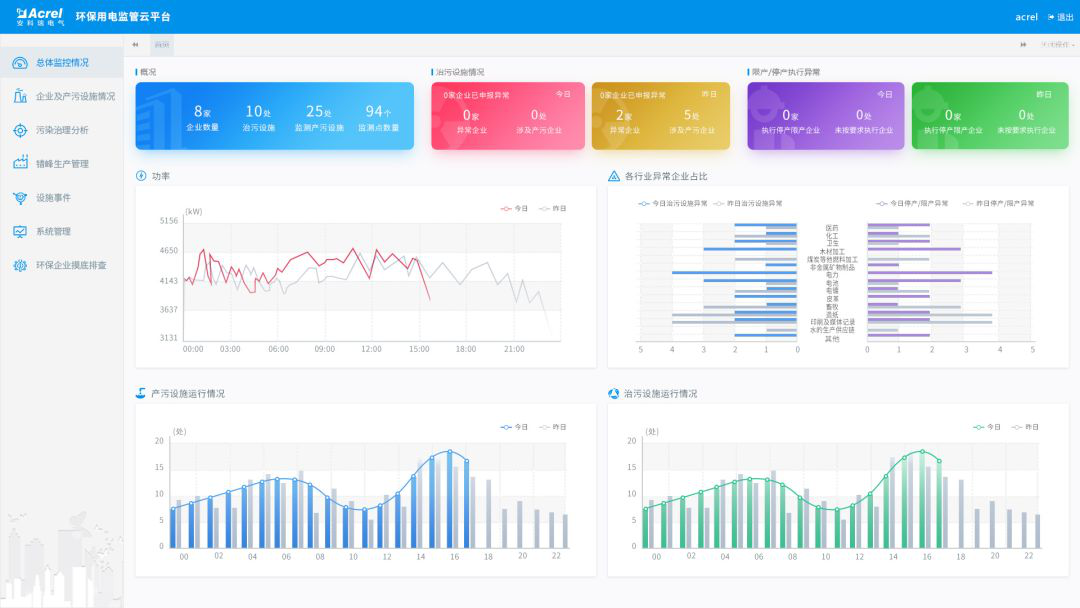

平臺首頁顯示企業概況，用電統計，產污設施運行柱狀圖，治污設施運行柱狀圖，如圖所示：

? 企業概況

顯示接入的企業數，設備數和監測點位數，治污設備的當前運行狀況和停產限產的異常狀況等信息。

?用電統計

以曲線圖的方式展示企業昨日和今日用電情況。

?產污設施運行柱狀圖

顯示昨日和今日產污設施按小時運行數的柱狀圖。

?治污設施運行柱狀圖

顯示昨日和今日治污設施按小時運行數的柱狀圖。

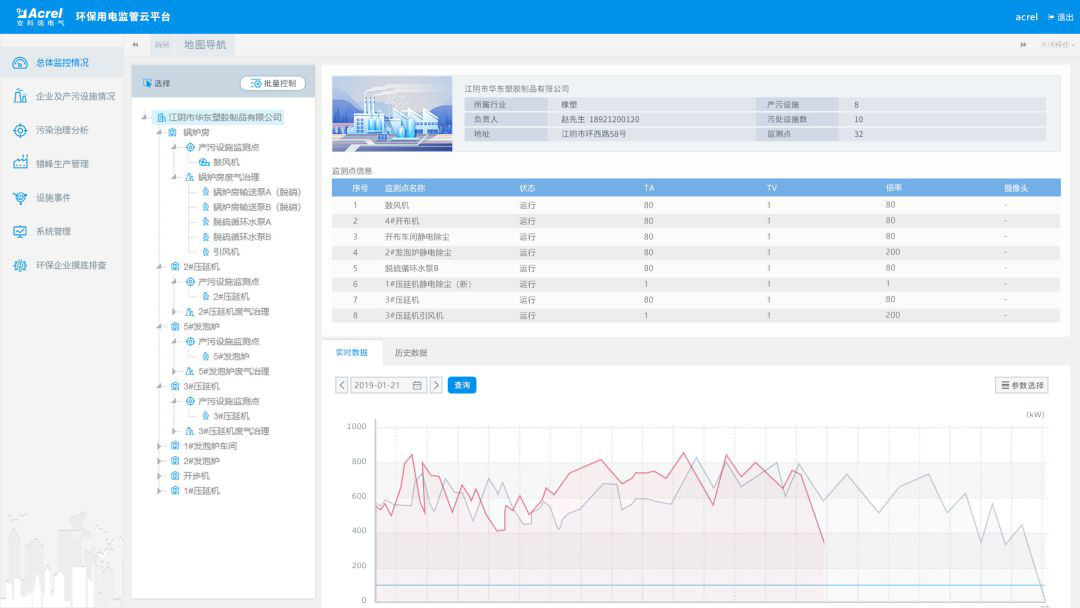

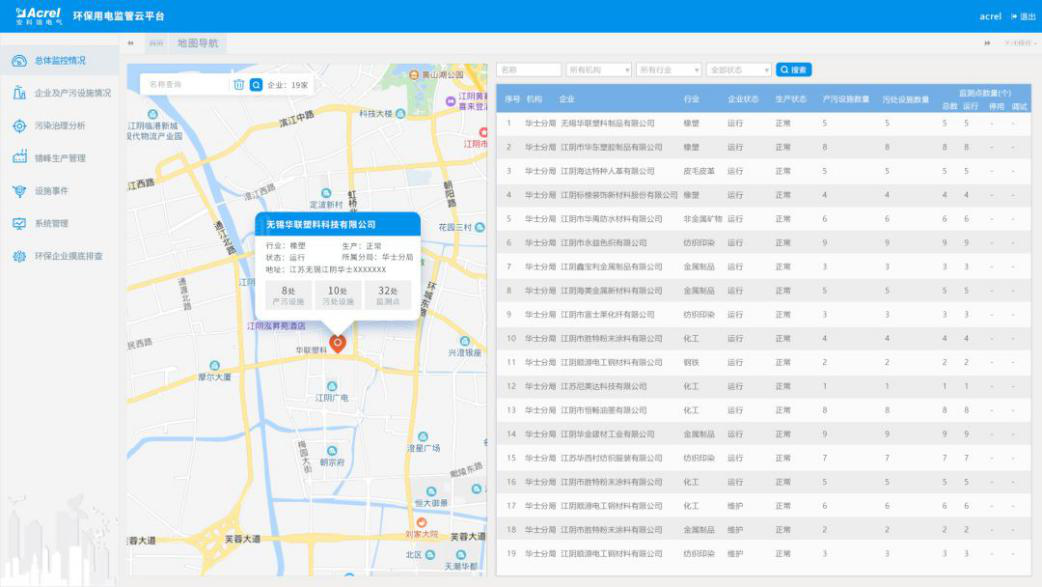

3. 實時監控

采集現場用電信號，可以查看企業、車間設備、監測點各級的統計情況，包括生產狀態、設備狀態、電流、電壓、用電、功率等，默認顯示昨日/今日曲線，可選擇具體的時間并生成曲線，其中用電和功率曲線中包含設置的設備啟停閥值，企業整體用電中顯示企業停產的閾值。

根據設置的啟停閾值，判斷生產時間和治污設施運行時間是否吻合，與停產限產計劃是否有時間沖突，如圖所示：

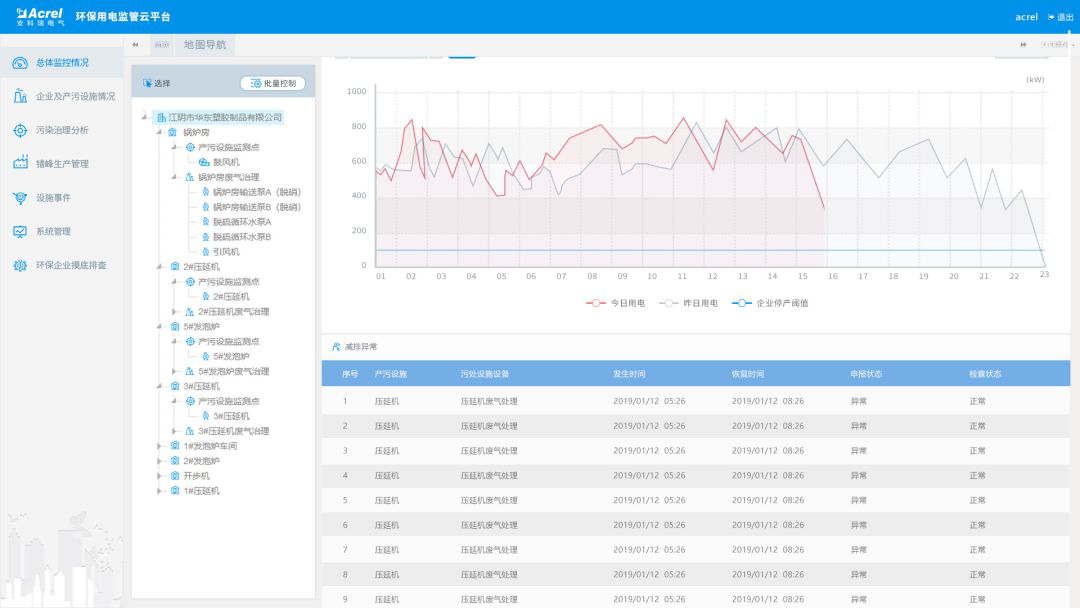

4. 異常實時報警

通過關聯分析、超限分析、啟停時間分析，及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況，同時通過數據分析還可以實時監控限產和停產整治企業運行狀態，如圖所示：

5. 統計分析

? 產污分析

統計企業/行業在某個時間段內的產污數量。

? 減產減排分析

統計企業在污染日、非污染日的負荷對比，以小時為單位展示功率曲線。

?企業用電監控

可查詢企業/行業的日功率曲線，默認是今日/昨日對比，可選擇對比的日期。

?能耗報表

統計企業/行業在某個時間段內的用電量，可按日/月/年進行統計和分析。

6. 手機APP

環保用電監管云平臺支持Android、ios系統APP，方便用進行行業/企業查詢、報警、故障查詢，實時監控數據查詢，分閘操作，探測器詳細信息查詢等功能。
