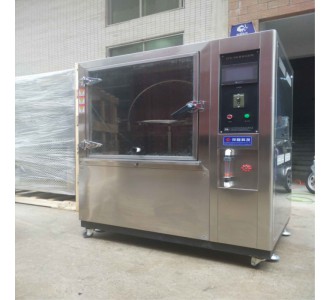

ZTX-500箱式淋雨試驗箱

  本產足品滿GB 2423.38—90《電工電子產品基本環境試驗規程  試驗R：水試驗方法》，GB/T10485-2007，嚴格按低壓電器外殼防護IPX3…IPX4…等級GB/T4942.2-93、GB 4208—93、GB 4706、GB 7000等相對應的國家標準及其它相關標準的技術參數設計制造。可進行相應標準規定的水試驗

一．主要技術參數

實驗空間：600*600*600（W×H×D）㎜

外箱尺寸：1400*1100*1700mm

電源：220V 三相 50/60HZ  MAX 30A。

噴水擺管半徑:400mm

噴水管直徑：Φ16mm

噴水孔徑：Φ0.4mm

噴水孔徑間距：50mm

噴水管擺幅：45°、 60°、90°、(可調)

擺管速度：4 – 25 RPM 0 – 25 RPM可調整(可定點設定)

水壓：1kg/cm2~3kg/cm2（可調）

壓力：0~6kg/cm2（可調）

降雨量：2.5（+1.6）mm/min

轉盤轉速：0~20rpm

流量計：5～10L/min、一組。

二、結構與特點:

1.內部SUS#304不銹鋼板

2.外部SUS#430不銹鋼板

3.馬達幫浦：不銹鋼耐腐蝕高壓泵。

4.幫浦型式：多翼渦卷對流式。

5.旋轉馬達：120W調速馬達配調調速器。

6. 擺動機構馬達：白山步進驅動組，動作精準

7. JIS-S標準噴嘴一組SAE 噴嘴一組 擺管一組18個噴頭,噴頭直徑0.4mm。

8.水流量:0.1±0.005~~12±0.05L/min（可調節）

9.測試范圍： GBT 10485   JIS –(S1、 S2) SAE

A．GBT 10485方法A

B．GBT 10485方法B：

C． JIS D0203 (S1-S2) S1、S2——水壓0.1 ,0. 3 Mpa； 噴咀 40（材質SUS 304不銹鋼），流量 24.5 L/min , 39.2 L/min（可商議）

D、可自定義工作（工作參數可自定義設置）

三、產品用途

此淋雨試驗設備為非標式設備，人工模擬淋雨試驗箱用于外部照明和信號裝置及汽車燈具外殼防護．是航空航天、汽摩、電工電子、家電、科研等領域必備的測試設備。

四、工作原理

1、噴水工作原理：

由水泵在試驗箱體里的水箱中抽水，水箱→水泵→球閥→過濾器→調壓閥→流量計→|→箱體內擺管（水壓表）→噴頭→試驗樣品→水箱

2、擺管傳動工作原理：傳動電機→減速機→轉盤→連桿→齒條→齒輪→連接軸→擺管。擺管角度可通過減速機上的轉盤來調節。

五：電器控制

1、試驗樣品可進行通電試驗，本設備有12V和24V兩種電壓可供選擇（允許最大電流30A），并可以對試驗樣品進行連續和間隙通電，通電時間和斷電時間可根據需要設定。可保證在轉盤轉動時，線束可正常供電，不纏繞。

2、樣品轉臺由數顯調速器來控制（也可用變頻器來控制，另行商定），直接旋轉調速按扭來進行轉盤轉速的調節。

3、擺管由威侖來控制擺速，可自由設定范圍內的任意參數。另外擺管連續工作和間隙工作均可自由轉換，間隙工作和連續工作的時間均可以設定。

4、可以根據需要設定試驗總時間，本設備還具有時間累計功能。（即每次設備通電后時間累計器延續上次設備的通電時間開始計時，累計器可以清零）

注：以上時間控制均是通過各自的時間繼電器來控制，設置時間的最大值為99小時，時間的單位有小時，分，秒可供選擇。（總時間的時間繼電器除外，總時間的時間繼電器的最大值是999小時，時間的單位是小時）。

六. 安全保護系統:

1、自我保護,三項電壓欠相，相序保護，防止水泵倒轉。

2、時間累積器，防止試驗意外中斷，得知中斷時間

3、電機過載保護裝置

4、設備過流保護裝置

5、附有無熔絲保護開關

6、超溫、低水位時,機器警示燈指示,自動停機,故障未排除時,無法開機

7、水壓過載保護開關

8、泵浦過載保護開關

9、馬達加裝過電流保護器

10、警報蜂鳴器

11、故障點中文指示畫面

七.電源與環境要求:

1、電 源: 220V  50Hz

2、機器周圍環境溫度維持在+5~+35℃之間。

3、必須有水源（普通自來水）提供，且有排水管道。
