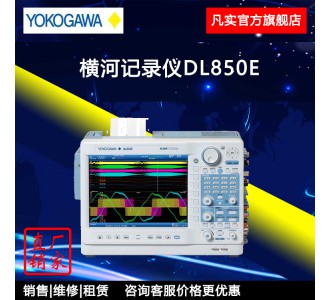

日本橫河示波記錄儀DL850E橫河記錄儀橫河示波記錄儀橫河

橫河測試測量實時測量與諧波分析大量信號，加快開發與故障查找速度。波形記錄儀DL850E可以捕捉與分析瞬態事件，顯示長達200天的趨勢波形。通過插拔模塊，可以靈活組合電信號與物理信號（傳感器信號，如CAN、LIN和串行總線）的測量，還能實現實時功率分析運算的觸發。

DL850E具備以下主要功能:

功能強大的便攜式數采記錄儀

可測量與諧波分析機電系統的動態行為

靈活的模塊化輸入(電壓、電流、傳感器信號和CAN/LIN總線)

功率運算的趨勢與觸發(選件)

適用于DL850E系列示波記錄儀及高速數據采集儀SL1000的新頻率模塊701281現已發布。新的701281將代替原來的型號701280，以達到有害物質限制指令(RoHS)的相關要求。 與701280相比，部分性能有所改進：

項目 新模塊701281 原模塊701280

數據更新率 1MHz(1μs) 25kHz(40μs)

最小測量分辨率 625ps 50ns

測量范圍（頻率） 0.01Hz - 500kHz 0.01Hz - 200kHz

 發布日期：2014年6月17日

內置信號調理的靈活輸入

提供多達17種插拔模塊。通過多種參數的同步測量，可廣泛對應各種測量。

電壓/電流

傳感器輸出

溫度、振動/加速度、應變、頻率

邏輯信號、CAN/LIN監視

實時測量與諧波分析大量信號加快開發與故障查找速度

DL850E應用優勢 DL850E功能支持

即使在最惡劣的環境下，也可以精確測量快速開關信號。 輸入通道間相互絕緣、屏蔽，可確保高分辨率、采樣率和精度。

可同時測量各種不同的電信號和物理信號。 提供多達17種插拔模塊。

為耐久性測試提供值得信賴的平臺。 可連續記錄200天，測量結果保存至內部硬盤。

在長時間測量中，通過捕捉瞬態信號可以縮短故障查找時間。 強大的觸發功能可與雙捕獲、歷史存儲等特色功能搭配使用。

功率運算功能可實時評價動態行為。 全新的功率運算功能，如有功功率、功率因數、積分功率和諧波等，顯示趨勢波形。

不同遠程地點的同步測量數據。 GPS或IRIG時間同步。

可顯示并將大量波形記錄儀數據實時、連續記錄到硬盤中

10.4-inch LCD XGA (1024 x 768)

大型高清液晶顯示器支持多通道高分辨率顯示。

旋轉飛梭

可以輕松設置大動態范圍參數。

分析

屏幕上將彈出用于實時分析的專用設置菜單。

4方向光標鍵

通過屏幕上的彈出菜單和4方向光標鍵，可以輸入并設置多個參數。

主畫面

記錄20天 (2 天/div)

專用垂直軸旋鈕和縮放旋鈕

可以直接旋轉到各個項目，使設置更快、更輕松。

一鍵保存

事先選擇要保存的數據或圖像格式，按該鍵即可一次性完成保存工作。

ALL CH 鍵

可以輕松地用列表顯示并編輯各種通道設置。

選擇面板語言

面板有8種語言可供選擇。

旋轉飛梭

可以輕松設置大動態范圍參數

大容量存儲空間(2GPts)支持長時間測量和快速雙波形縮放；－ 2GPts內存(/M2選件) —

標配存儲空間為250MPts，可以擴展至1GPts或2GPts。 大容量存儲不但支持長時間測量，還支持以下測量。

如果內存處理效率和顯示引擎速度較慢，長存儲效率不會很高。橫河 DL850E  GIGAZoom 2引擎比以往速度更快，可以瞬間縮放顯示2個波形。

耐久性測試或驗證性測試的長期連續數據記錄， 標配采集軟件界面直觀、友好。通過Free-run模式可以將數據連續記錄到PC硬盤(HDD)中，記錄時間和文件大小沒有限制。

設置向?qū)共僮鞲?jiǎn)便

設置向?qū)⒆詣?dòng)識別連接到電腦的DL850E及其安裝的模塊。只需點擊“開始”按鈕便可馬上開始測量，免去了復雜的設置。5屏設置向?qū)М嬅婵梢宰屇p松完成系統配置、測量、保存和顯示的詳細設置。并且，可以隨時隨地保存和回調您的設置。

實時波形顯示

在觸發測量期間，某段放大的波形與整個波形可以同時顯示。即使在記錄過程中，也可以使用顯示保持功能回顧歷史數據。
