智能溫室/大棚自動控制系統是專門為農業溫室、農業環境控制開發生產的環境自動控制系統。根據溫室作物生長要求，自動控制灌溉、開窗、卷膜、風機濕簾、生物補光、灌溉施肥等環境控制設備，自動調控溫室內環境達到適宜作物生長的范圍，為作物生長提供最佳環境。
智能溫室/大棚自動控制系統是根據溫室大棚內的溫濕度、土壤水分、土壤溫度等傳感器采集到的信息，接到PC計算機上進行顯示，報警，查詢。監控中心將收到的采樣數據以表格形式顯示和存儲，然后將其與設定的報警值相比較，若實測值超出設定范圍，則通過屏幕顯示報警或語音報警，并打印記錄。
智能溫室/大棚自動控制系統基于當今國際上通用的、先進的“傳感技術”、“物聯網技術”、“云計算技術”環境管理理念以及監測、評估技術進行設計的，該系統主要由溫室環境信息采集、溫室設備智能控制、軟件應用平臺三部分組成，本系統可以通過監測基本的生態環境因子，如溫度、濕度、光照、土壤溫濕度、CO2濃度等，并利用手動、自動兩種方式啟動或關閉不同的執行結構（遮陽幕、加熱器、濕簾水泵及風機、通風系統等），以適應不同生物生長繁育的需要， 該系統的使用，可以使溫室運行于經濟節能狀態，實現溫室的無人值守自動化運行，降低溫室能耗和運行成本，可以為植物提供一個理想的生長環境，并能起到減輕人的勞動強度、提高設備利用率、改善溫室氣候、減少病蟲害、增加作物產量等作用。
系統優勢分析
精確掌握環境指標，取代“憑感覺”
隨時隨地掌握現場信息，隨時隨地控制現場設備
自動調節各項指標，為作物提供最“舒適”、最穩定的環境
形成標準化培育，方便大規模復制
系統特點：

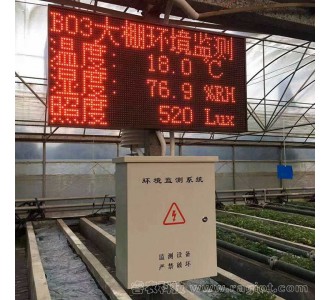

遠程實時監測：棚內多點溫度、濕度、CO2濃度、光照強度、土壤溫度、土壤濕度等棚內各種設備的運行狀態進行實時監測。
智能化管理：通過對氣候參數的檢測分析，全自動控制設備的運行，使溫室運行于經濟、節能狀態，降低溫室能耗和運行成本，減輕管理者和工作人員的負荷。
遠程精細化管理：可遠程設定現場設備的運行參數、運行條件，根據栽培作物品種、生長周期的不同，可靈活設定溫室環境控制目標，實現溫室環境精細化控制，確保農作物在最理想的環境下生長，增加作物產量
靈活的控制模式：支持現場設備全自動、手動控制模式、強制手動控制模式，支持現場設備運行參數、條件設置、支持遠程手動、自動控制模式，確保實現靈活、方便的現場、遠程雙向控制.
強大的控制擴展功能：通過選用不同的外圍設備，可以控制頂通風窗、側通風窗、外遮陽幕、內遮陽幕、多級風扇濕簾降溫系統、微霧降溫加濕系統、環流風扇、補光燈、CO2補氣、燃油（氣）熱風機、水暖加溫等系統
完善數據管理功能：支持數據庫管理、數據查詢、導出、打印、統計分析、圖表分析等各項數據處理功能
數據聯網功能：既可通過RS485、NB-iot、lora進行數據通訊，也可采用以太網、光纖、GPRS、、WIFI、衛星等多種方式將各種數據聯入局域網或INTERNET，真正實現數據共享。
技術參數：
處理器：內核： ARM 32位Cortex-M3 CPU
系統時鐘：高可達72MHz
指令執行速度： 1.25Dmips/MHz
存儲功能：FLASH存儲容量： 4M bits（每1小時存儲一次，可存儲1.6年），同時可擴展至32Mbit.并可擴展USB存儲接口1個，實現U盤存儲.
傳感器通道：模擬/計數通道：16路，可再擴展16路數字I/O通道，用于各種外接擴展功能.
模擬量A/D轉換精度：12位頻率量采用16位高速計數器進行采集，輸入信號頻率高達1MHz.
供電:AC220V/AC380V/DC9V~24V
系統配置
|
類型 |
設備配置 |
說明 |
|
傳感器 |
空氣溫度 |
傳感器是溫室控制系統中的感知層，主要是為控制系統提供數據保障，實現控制開窗、卷膜、風機濕簾、生物補光、灌溉施肥等控制設備，自動調控溫室內環境，達到適宜植物生產的范圍，為植物生長提供最佳環境。 |
|
空氣濕度 |
||
|
光照強度 |
||
|
土壤水分 |
||
|
土壤溫度 |
||
|
二氧化碳 |
||
|
數據采集 |
數據采集器 |
數據收集、分析、上報 |
|
系統控制 |
智能控制系統 |
可實現手動自動控制，控制各種設備運行，調節室內環境 |
|
電源 |
供電電源 |
AC220V/AC380/DC9V-24V供電 |
|
通訊 |
通訊系統 |
可采用有線、WIFI、以太網、無線GPRS、NB、LORA等 |
|
強電控制柜 |
保護裝置、開關、斷路器、交流接觸器、熱繼電器、插頭、指示燈等。根據現場設備配備； |
設備控制邏輯
遮陽控制
控制設備：遮陽卷膜
控制要素：照度值
控制過程：可設定標準光照度的范圍，如上限T1，下限T2；
降溫升溫控制
控制設備：負壓風機，循環風機，采暖設備
控制要素：溫度值
控制過程：可設定標準溫度的范圍，如上限T1，下限T2；
灌溉控制
控制設備：噴灌系統
控制要素：土壤濕度值
控制過程：可設定標準土壤濕度的范圍，如上限T1，下限T2；
加濕控制
控制設備：濕簾水泵、濕簾后窗電機、負壓風機
控制要素：大氣濕度
控制過程：可設定標準濕度的范圍，如上限T1，下限T2；
補光控制
控制設備：補光燈
控制要素：光照度
控制過程：可設定標準光照度的范圍，如上限T1，下限T2；
?
