北京穩聯技術RS485轉PROFINET網關基本說明：

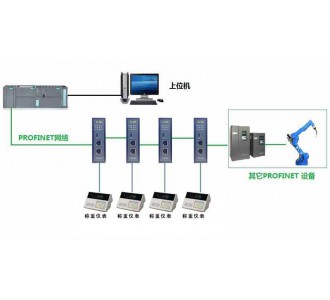

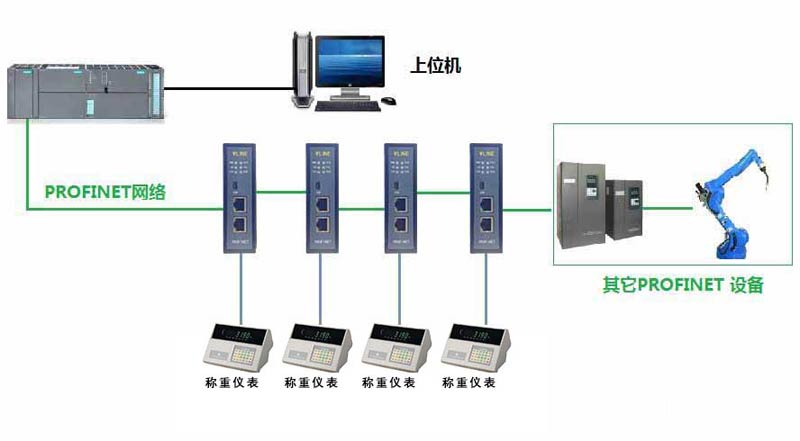

穩聯技術WL-ABC3013實現RS485轉PROFINET功能，將RS485接口設備接入PROFINET網絡，可連接多個具RS485/RS485接口的設備到PROFINET網絡。典型的串行應用:將傳感器，儀表，條碼掃描器，RFID讀取器，和工業稱重設備等接入到PROFINET網絡（例如西門子S7-1500,S7-1200,S7-400,S7-300）。

北京穩聯技術RS485轉PROFINET網關產品簡介：

訂貨號WL-ABC3013，該RS485轉PROFINET網關是串口轉PROFINET網關的一種，具備大數據量通訊能力，1440字節輸入數據+1440字節輸出數據。網關在PROFINET一側是PROFINET IO 從站，在串口一側物理接口為RS485接口。該RS485轉PROFINET網關的RS485一側做主站時可用于一對多連接RS485設備，實現PROFINET控制器監控RS485設備的技術要求。網關RS485一側做從站時可用于將其他RS485主站（如PLC/DCS）以及它的從站數據傳輸到PROFINET控制器。本款RS485轉PROFINET網關自由協議報文內容是通過主站（西門子S7-1500，S7-1200，S7-300等）的編程實現。在配置軟件中可以選擇不同的發送接收模式，無需編程；支持主從模式、生產者以及消費者模式。

北京穩聯技術RS485轉PROFINET網關自由協議RS485技術指標:

1、3通道RS485接口：端子接線，半雙工；

2、3通道RS485相互獨立，可設置不同的參數。波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可選；校驗位：7位/8位可選、校驗位(偶、奇、無)、地址/數據標記可選；

3、輸入/輸出數據量：Input Bytes + Output Bytes ≤2880 Bytes；Max Input Bytes ≤1440 Bytes；Max Output Bytes ≤1440 Bytes；

4、自由協議報文內容是通過主站PLC/DCS的編程實現；

5、支持主從模式、生產者消費者模式。

6、可在配置軟件中選擇不同發送模式，在生產者和消費者模式下，可選擇周期發送（按設置時間間隔發送）、數據逢變發送（當數據某一位有變化時開始發送）、啟動后只發一次（網關上電后只發一次數據）、觸發數據改變發送（固定位置數據改變才會發送）。

7、網關的狀態字可全面反映網橋的通信狀態和串口的通信狀態，控制字可以靈活控制發送、接收邏輯。

北京穩聯技術RS485轉PROFINET網關PROFINET接口技術指標：

1、2XRJ45以太網接口，支持100base-TX，全雙工通信，MDI/MDIX自偵測；

2、集成以太網交換機，方便將PROFINET設備組成菊花鏈；

3、符合PROFINET的C類標準，支持PROFINET2.3版本；

4、所以Slot/subSlot的輸入輸出數據總和不超過2880字節；

5、集成GSML文件。

北京穩聯技術RS485轉PROFINET網關產品亮點：

1、配置方便，用戶不必了解PROFINET IO技術細節，無需任何編程就可以完成對網關的配置；

2、數據吞吐量大，1440字節輸入數據+1440字節輸出數據；

3、3通道獨立隔離RS485接口，3路RS485接口完全隔離，可設置成不同參數（波特率，奇偶校驗），連接各種設備；

3、雙路PROFINET接口，具有交換機功能，現場連接更加方便直接。

4、調試方便：提供調試配置軟件，支持雙向數據監視、支持命令狀態監視等；
