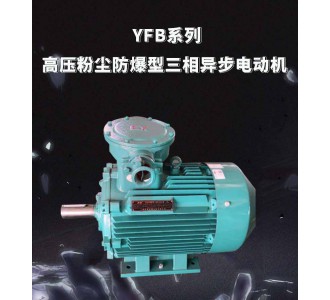

YFB系列高壓粉塵防爆型三相異步電動機



1.產品概述

 YFB系列高壓粉塵防爆型三相異步電動機采用當今?際高壓?效中型電動機設計和制造理念，結合本公司長期以來生產高壓防爆電動機的技術和經驗，采用已經驗證可靠的新技術、新材料、新工藝而開發。產品制造精良、性能優異，運行可靠。

2.用途

粉塵防爆電機主要使用于鋼鐵、醫藥、紡織（如棉花纖維、亞麻纖維、化纖纖維等）、冶金（鎂粉、鋁粉、碳粉等）、糧食加工（如小麥、玉米、谷物等）、飼料加工(血粉、魚粉)、化肥、煙草、造紙、合成材料（如塑料、染料）、建材等存在有可燃性粉塵的場所。

3.型號說明



防爆標志：



      防爆標志                                         最高表面溫度130℃

防爆型式為外殼保護型                                     外殼防護等級IP65

設備類別為A型21區



型號描述

       YFB  500 2 — 6

                             規格代號，表示軸中心高500mm、2號鐵芯、6極

                          系列代號，Y表示三相異步電動機、FB表示粉塵防爆型

4.執行標準

4.1GB 755  旋轉電機 定額和性能

4.2GB/T 997  旋轉電機結構型式、安裝型式及接線盒位置的分類(IM代號)

4.3GB/T 1032  三相異步電動機試驗方法

4.4GB/T 1993  旋轉電機冷卻方法

4.5GB 1971  旋轉電機  線端標志與旋轉方向

4.6GB/T 4772   旋轉電機尺寸和輸出功率等級

4.7GB/T 4942.1  旋轉電機整體結構的外殼防護等級（IP代號）分級

4.8GB 10068  中心高為56mm及以上電機的機械振動  振動的測量及限值

4.9GB/T 10069.1  旋轉電機噪聲測定方法及限值 第1部分：旋轉電機噪聲測定方法

4.10GB 10069.3  旋轉電機噪聲測定方法及限值第3部分：噪聲限值

4.11GB 3836.1  爆炸性環境  第1部分：設備 通用要求

4.12GB 12476.1-2013  可燃性粉塵環境用電氣設備  第1部分：通用要求

4.13GB 12476.5-2013  可燃性粉塵環境用電氣設備  第5部分：外殼保護型“tD”

4.14GB 30254  高壓三相籠型異步電動機能效限定值及能效等級

4.15GB 50058  爆炸和火災危險環境電力裝置設計規范

5.基本特征

5.1機 座 號：355～560

5.2功率范圍：185kW～2240kW

5.3電    壓：3000V～11000V

5.4頻    率：50Hz、60Hz

5.5極    數：2P～12P

5.6熱 分 級：155(F)

5.7溫升限值：80K（B級）。

105K（F級）（每個機座號、每個極數?大一檔功率）

5.8振動速度：2.3mm/s

5.9效率：2級能效。符合GB 30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》能效2級。

5.10冷卻方式：IC411

5.11安裝方式：IMB3(也可做成IMB35、IMV1)

5.12防護等級：IP65

5.13運行方式：S1

5.14防爆級別：Ex tD A21 IP65 T130℃(其中?心高H400電壓為10kV的電機防爆等級為Ex tD A21 IP65 T135℃)

5.15環境：溫度-20℃～+40℃、海拔高度不高于1000m

5.16戶內（標準配置）

可選配：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）。

6.結構說明

6.1機座

電動機機座采用工藝成熟的高強度灰鑄鐵制造或鋼板焊接制造。
