衡水瑞隆礦山機械有限公司

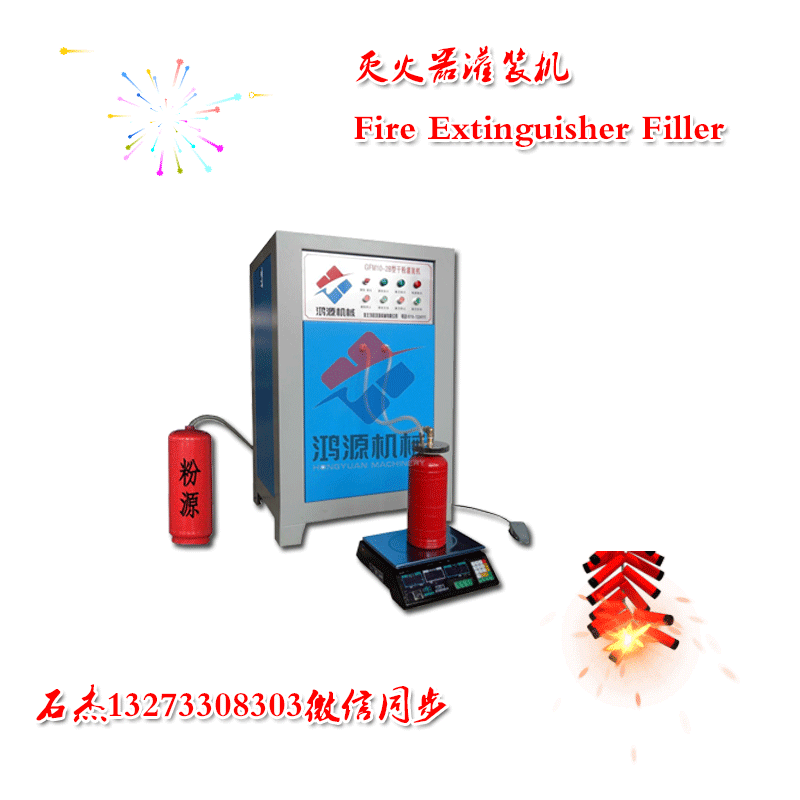

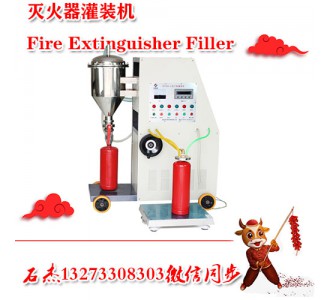

干粉滅火器充灌設備

產品品牌: 瑞隆
最小起訂:
產品價格: 1200.00元/臺
供貨總量: 9888 臺
發貨期限: 自買家付款之日起 3 天內發貨
瀏覽次數: 154
詢價
?
?
  • 產品詳細說明
  • 詳細參數
滅火器灌裝機新型公開了一種具有確稱重功能的懸吊式滅火器干粉灌裝機構,包括機架,機架上設置有懸臂梁式稱重傳感器,懸臂梁式稱重傳感器下方設置有通過導桿連接的頂板和底板,導桿上固連有靠近頂板設置的安裝板,安裝板上設置有真空灌裝頭,導桿上還活動設置有承托板,承托板與設置在底板上的升降氣缸相連;懸臂梁式稱重傳感器的信號輸出端與PLC的信號輸入端相連,PLC的控制輸出端與真空灌裝頭的控制輸入端、升降氣缸的控制輸入端分別相連。滅火器灌裝機新型采用懸臂梁式稱重傳感器,結構簡單,使用方便,降低了對推送機構的度要求,大大提高了灌裝效率和灌裝度。1.一種具有確稱重功能的懸吊式滅火器干粉灌裝機構,包括機架,其特征在于:機架上設置有懸臂梁式稱重傳感器,懸臂梁式稱重傳感器下方設置有通過導桿連接的頂板和底板,導桿上固連有靠近頂板設置的安裝板,安裝板上設置有真空灌裝頭,導桿上還活動設置有承托板,承托板與設置在底板上的升降氣缸相連;懸臂梁式稱重傳感器的信號輸出端與PLC的信號輸入端相連,PLC的控制輸出端與真空灌裝頭的控制輸入端、升降氣缸的控制輸入端分別相連。
2.根據權利要求1的具有確稱重功能的懸吊式滅火器干粉灌裝機構,其特征在于:頂板為V型,安裝板和承托板為矩形;懸臂梁式稱重傳感器一端與機架相連,另一端連接在頂板折彎處;導桿固定在頂板雙臂并穿設于安裝板和承托板的對角處,真空灌裝頭則位于頂板的雙臂之間。
3.根據權利要求12的具有確稱重功能的懸吊式滅火器干粉灌裝機構,其特征在于:承托板通過直線軸承與導桿相連。

具有確稱重功能的懸吊式滅火器干粉灌裝機構技術**域滅火器灌裝機新型涉及干粉滅火器灌裝技術域,尤其是涉及一種具有確稱重功能的懸吊式滅火器干粉灌裝機構。
背景技術
早期采用人工進行滅火器干粉灌裝時,由于需要頻繁搬運罐體,反復稱重,造成勞動強度大、灌裝效率低、干粉灌裝量不確等問題。目前,滅火器生產技術獲得了較大提升,干粉灌裝可采用安裝有真空灌裝頭和自動稱重組件的灌裝機構進行,大大減輕了工人勞動量。然而,當滅火器罐體被推送到滅火器承托板上時,受多種因素的制約,罐體在承托板上所處的位置會有細微差別,通過三個位于承托板下方且與PLC相連的輪輻式/懸臂梁式稱重傳感器進行稱重時,稱重?cái)?shù)據誤差較大,會影響到整體的灌裝度。

發明內容
為了解決上述問題,滅火器灌裝機新型提供一種具有確稱重功能的懸吊式滅火器干粉灌裝機構,可采取下述技術方案:
滅火器灌裝機新型的具有確稱重功能的懸吊式滅火器干粉灌裝機構,包括機架,機架上設置有懸臂梁式稱重傳感器,懸臂梁式稱重傳感器下方設置有通過導桿連接的頂板和底板,導桿上固連有靠近頂板設置的安裝板,安裝板上設置有真空灌裝頭,導桿上還活動設置有承托板,承托板與設置在底板上的升降氣缸相連;懸臂梁式稱重傳感器的信號輸出端與PLC的信號輸入端相連,PLC的控制輸出端與真空灌裝頭的控制輸入端、升降氣缸的控制輸入端分別相連。

頂板為V型,安裝板和承托板為矩形;懸臂梁式稱重傳感器一端與機架相連,另一端連接在頂板折彎處;導桿固定在頂板雙臂并穿設于安裝板和承托板的對角處,真空灌裝頭則位于頂板的雙臂之間。承托板通過直線軸承與導桿相連。
滅火器灌裝機新型提供的具有確稱重功能的懸吊式滅火器干粉灌裝機構,采用懸臂梁式稱重傳感器,對傳感器下方的所有部件進行整體稱重,消除了因罐體在承托板上存在位置偏差所造成的稱重差異,其結構簡單,使用方便,降低了對推送機構的度要求,大大提高了灌裝效率和灌裝度。






?
?
