一、概述

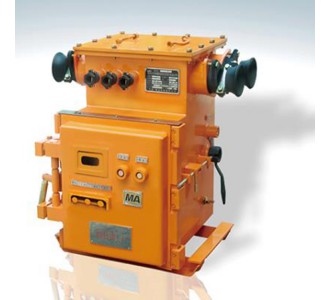

1. QJZ-30、60、80N型礦用隔爆兼本質安全型可逆真空電磁起動器（以下簡稱起動器）適用于含有爆炸性氣體（甲烷）和煤塵的礦井中，主要用于交流50HZ，電壓至1140V、660、380的線路中，控制額定工作電流極大80A的三相異步電動機的起動、停止或反轉控制之用，它特別適用于頻繁操作，重負荷的煤礦機械設備中。

2. 起動器采用的微機監控保護裝置，是新型高性能微機控制保護產品，以單片機為核心，輔以工業級外圍芯片，精密小型互感器，小型專用繼電器，以及科學的算法，保護可靠靈敏，測量精度高。采用多種抗干擾措施，使裝置具有極高的抗干擾能力；在用戶界面上，具有良好的人機對話界面，采用大屏幕液晶漢化顯示，自動背光，菜單式操作指示，對重要操作授權密碼，有效防止誤操作發生。本保護裝置有故障記憶功能；并可在線查詢、修改，具備事件順序記錄；裝置配置帶隔離RS-485標準異步通訊接口，通訊方式可采用通信電纜線。

3. 起動器的控制方式，可就地或遠方控制，本起動器綜保具有過載、短路、欠壓、過壓、斷相、三相不平衡、漏電閉鎖等保護功能。

5. 防爆形式：礦用隔爆型兼本質安全型 防爆標志 Exd[ib]I

二、使用環境條件

起動器在下列條件下可靠工作：

1. 周圍環境溫度一般為（-5°～ +40°）

2. 海拔不超過2000m，氣壓為0.8×105～1.1×105 Pa；

3. 周圍空氣相對濕度不大于95% （25°時）；

4. 在有瓦斯、煤塵爆炸性氣體混合物的環境中；

5. 在無破壞絕緣的氣體或蒸汽的環境中；

6. 與水平面的安裝傾斜角一般不超過15°；

7. 能防止滴水的地方；

8. 污染等級為3級；

9. 安裝類別為III類；

三、結構概述

1. 起動器的隔爆外殼呈方形快開門式結構，隔爆外殼分隔為兩個空腔即接線腔與主腔。接線腔在主腔上方，它集中了全部主回路與控制回路的進出線端子。主回路電源進線端上有電源牌。接線腔兩側各有兩只主回路進出線喇叭口，各有一只控制電路進出線線喇叭口。主腔由主腔殼體與前門組成，關閉時，前門與殼體由左右扣板扣??；打開時，前門支撐在殼體與前門左側的鉸鏈上。

2. 前門與外殼之間有可靠的機械聯鎖，當前門與外殼閉合后，退出外殼右側的閉鎖桿致前門的限位塊上，使前門因不能提升而打不開，同時因閉鎖桿退出后其前端脫離了電源隔離開關手把的閉鎖孔，保證只有當隔離開關在斷開位置時，主腔才能打開，當主腔打開后以正常的操作方法不能使隔離開關閉合。隔離開關與接觸器之間裝設可靠的電氣聯鎖，保證只有當接觸器控制電路斷開時，隔離開關才能轉換位置（即停止按鈕與隔離開關的機械聯鎖）。

3. 本體組件上裝配有：真空交流接觸器CJ，隔離換相開關GHK，電流互感器HGQ，控制變壓器TB1、熔斷器RD1~2、起動按鈕QA、停止按鈕TA、中間繼電器ZJ、智能保護器BJ和整定按鈕ZD。

4．外形尺寸圖見圖 ： QJZ-80/1140（660）N ；質量： 120kg

四、主要技術參數

1．額定電壓： 1140V、660V

2．額定電流：30、60、80A

額定頻率：50HZ

3．極限分?jǐn)嗄芰Γ?000A

4．本安極高輸出電壓：DC12V

5．本安極大輸出電流：50mA

6．控制電纜長度小于150米

五、訂貨須知

7.1起動器型號及額定電壓和電流。

7.2訂購臺數。

六、隨機文件

裝箱單、產品合格證及使用說明書各一份。
