1、收集管線資料



　　收集需要檢測管線的圖紙資料和用水量資料，企業安排熟悉管線位置的技術人員現場指出該管線的相關信息。



　　2、區域管網環境調查



　　管網環境調查的目的是充分了解現場情況，為下一步漏水檢測工作的施工安排、方法選擇等做好準備，它包括管網環境調查，附屬設備情況調查，用水情況調查和排水情況調查等。



　　(1)管網環境調查：①供水壓力;②管道材質;③管道路面。



　　(2)附屬設備調查：調查區域內井、表、閥、栓，并對以上附屬物都進行漏水初步調查。(3)排水情況調查：對管網附近的排水管道及電纜等所有涉及的地下構筑物均作詳細調查。



　　3、漏水詳查



　　在工作區內，日間對區域內的消火栓、閥門、水表及明管進行100%直接聽音，以聽取從漏水點傳播至管道構筑物的聲波，發現漏水異常。發現異常后均作詳細記錄，記錄內容包括：外業編號、位置、異常性質、異常狀況及解釋等。



　　4、音聽檢測

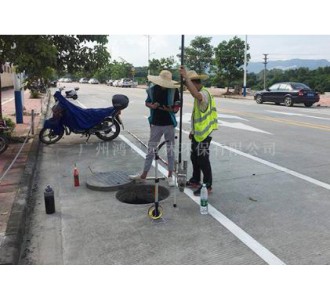

　　在調查區域的管路上方，用漏水探知機按“S”型路線沿管道走向以間隔0.5～1.0m進行音。



　　作業實施在用水量相對穩定，周圍環境相對安靜的時間段。調查埋設于路面下的管道漏水狀況，在可能漏水的地面上做好標識。



　　a. 在異常處做“米”字型剖面探測



　　b. 路面聽音率100%，聲音異常查明率100%



　　c. 異常點及周圍環境做詳細記錄



　　d. 路面聽音同時應輔助閥栓聽音及環境調查



　　5、漏水點確認及漏水點定位



　　對已經發現的漏水異常或區域，組織技術水平較高、經驗豐富的人員進行異常判斷，排除異常干擾，確認是否屬于漏水異常。若為漏水異常時，再對漏水點進行準確定位。



　　對漏水點進行準確定位，是一項綜合且復雜的工作。需綜合利用地面音強及音頻探測、管道音強及管道近距離音強音頻探測等多種方法，綜合分析閥栓檢測，路面檢測，相關檢測等多種檢測方法的結果，后面確認漏水點準確位置。



　　二、檢測的意義：



　　1、保證管網長期、穩定、健康運行，為安全生產提供基本保障;



　　2、節約水資源，降低供水成本，提高經濟效益;



　　3、減少泄漏對附近道路、建筑設施及裝置的危害，排除由于泄漏原因 造成的安全隱患。



　　4、保護環境，防止水體污染。



　　5、當供水管道發生泄漏時，水在壓力下逸出會產生一種噪音，這種噪音會沿管道向兩側傳播，或沿介質傳播到地面，漏水檢測儀器就是通過拾



　　6、取這種漏水的聲音，并轉換為電信號，經過相應放大并作數字化濾波處理，來判斷漏水點的準確位置。這是漏水檢測傳統聲波檢測的方法。



　　7、目前，漏水檢測方法多樣，借鑒了醫學儀器的原理。
