一、用途

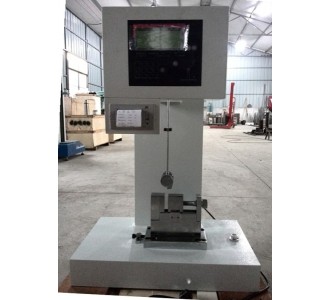

ZY-3003型數顯懸臂梁沖擊試驗機主要用于硬質塑料（包括板材、管材、塑料異性材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料的沖擊韌性的測定。是化工行業、科研單位、大專院校用于材料性能檢測的理想試驗設備。

二、特點

本沖擊試驗機主要技術參數完全符合ISO180、GB/T1843、JB/T8761等標準的要求。數顯直觀、結構簡單、操作方便、數據準確是本試驗機的幾大特點。

三、技術參數

11、使用溫度（15-35）℃

12、電源：AC220±10%     50HZ

13、沖擊速度：3.5m/s

14、沖擊能量： 5.5J（1J 、2.75J、11J、22J分別為選配）

15、沖擊擺力矩：Pd1=0.535N·M

               Pd2.75=1.4737N·M

               Pd5.5=2.9474N·M

               Pd11=5.8949N·M

               Pd22=11.7898N·M

16、精度：角度（0.01°）   能量 （0.001J）

17、擺錘預揚角：150°±1°

18、打擊中心距：335mm

19、沖擊刀刃圓角半徑：0.8±0.5mm

10、沖擊刀刃至鉗口上面距離：22±0.2mm

11、試樣類型、尺寸。最佳試樣為1型，為優選型。 （單位mm）

A型缺口     45°±1°    缺口底部半徑   R0.25±0.05mm

A型缺口     45°±1°    缺口底部半徑   R1±0.05mm

試樣類型	長度L		寬度B		厚度D
	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
1	80	±2	10	±0.2	4	±0.2
2	63.5	±2	12.7	±0.2	12.7	±0.2
3	63.5	±2	12.7	±0.2	6.4	±0.2
4	63.5	±2	12.7	±0.5	3.2	±0.2

四、結構與性能

本試驗機由機身、沖擊擺、試樣支座、測量裝置、操縱機構等部分組成

1、機身：由一個橫梁、角度定位機構、水平儀組成。

2、沖擊擺：由一個上連接套、擺桿、擺錘、定位塊、沖擊刀刃等組成。擺錘能量由2個主擺錘及4套配重砝碼組成。2個主擺錘分別為1J與大擺錘配重體。配重砝碼有4套分別為2.75J、5.5J、11J、22J配重（配重砝碼上均有鋼印顯示）。用戶根據需要分別可以選擇不同的配重砝碼。

3、試樣支座：由鉗口支座、鉗口組成。試驗前可以根據試樣要求（試驗類型）選擇適當?shù)臄[錘能量。

4、操縱機構：由釋放機構、手柄組成。該機構是把沖擊擺固定在150°的位置上，并自動落錘沖擊。

5、測量裝置：由一個數顯采集系統組成。將試樣受沖擊后所消耗的能量顯示出來。沖擊能量按下面的公式計算：

E=Pd (cosβ-cosα)

式中：Pd——沖擊白力矩（常數）

      α——沖擊擺預揚角實測值（常數）

      β——沖擊后升角

本試驗中，只要測出升角β可以計算出能量E值。本試驗機的數顯系統就是根據以上原理設計出來的，因此可以直接讀出最后數據。
