目前無線充電協議主要為WPC無線充電聯盟的Qi標準，其中BPP涵蓋的是輸出功率小于等于5W的產品，EPP則包括了大于5W直至15W的產品，現市面上無線充電產品普遍升級為無線快充，為7.5W和10W，驪微電子15W Qi無線充電芯片HC57015無線充電方案改善了用戶體驗。

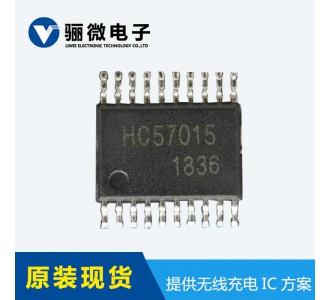

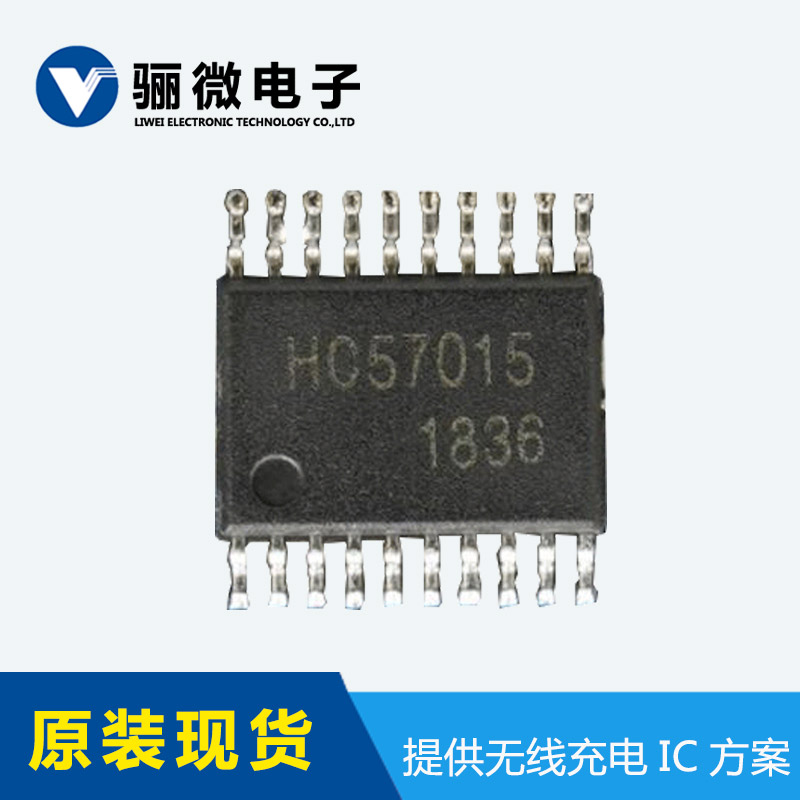

HC57015是一款高性能無線充電專用單片機，支持WPC QI 1.2.4版本兼容（BPP和EPP），是高集成度并通過EPP認證的15W無線充電發射端解決方案，HC57015無線充發射芯片具備高集成度，高性能以及高效率的特點，支持WPC QI 1.2.4規范Qi協議標準，包括5W PP，10W/15W EPP，以及三星快充SFC和蘋果定頻7.5W快充，輸入電壓范圍為12V至15V，可連接到USB /type- C型或DC電源，15W時充電效率為82%。

15W Qi無線充電芯片特征：
■ 電源電壓：3.3V至5.5V

■ WPC-1.2.4兼容（BPP和EPP）

■ 支持15W以上高速充電器RX輸出功率支持QC2.0、QC3.0適配器

■ 為獲得佳EMI性能而優化的同時電壓和電流解調嵌入32位增強型Cortex-M0內核，在模擬模塊中內置

■ 16kbytes SRAM，在PLL模塊中內置

■ 用于外部mosfet的帶有128mhz集成門驅動器的嵌入式定制pwm模塊

■ 集成12位11通道ADC

■ 集成低失調運算放大器，帶自動校準18通用I/O，帶SPI、I2C和UART接口

■ 過流和過溫保護-40℃至+85℃溫度范圍

■ 提供3 x 3 mm，20針QFN封裝

15W Qi無線充電芯片HC57015無線充電方案相比于定頻調占空比架構瞬態響應更好，有Q值檢測電路，在FOD檢測方面會更加靈敏，符合EPP的要求。集成的Buck電路電壓的波動對接收端的影響降到低，安全性更高，隨著手機無線充電功率的提高，無線發射端EPP將成為必然的趨勢。

驪微電子是一家專注于無線充電IC設計、系統和方案設計的半導體公司，提供電源功率電源芯片的設計和電源系統設計。擁有5W 發射端方案，及7.5W/10W/15W等不同功率的發射端方案并向市場開放了powerstage的使用，更多Qi無線充電芯片方案產品及資料可向驪微電子申請。。。
