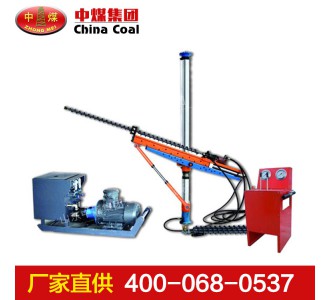

架柱式鉆機一種新型、高效、半機械化井下鑿巖設備，主要用于井下巷道的底板底臌防治作業， 也可用于邊坡加固工程中穿鑿錨索孔，掘進主要巷道和采礦準備巷道，鉆鑿天井作業。該鉆機具有結構簡單、使用輕便、輔助時間短、重量輕、造價低等特點。因此本鉆機工作效率高，治理質量好，工人操作勞動強度低，巷道修護費用少，是煤礦巷道底鼓防治的必備設備之一。

架柱式鉆機使用環境條件

環境大氣壓：0.5kPa ～0.8kPa；

環境空氣溫度不超過0°C～40°C；

環境空氣相對濕度不超過95%±3%（±25°C時）；

環境空氣中不含有甲烷或爆炸性煤塵；

巖石硬度系數f=8—14；

巷道或鉆場斷面，高度大于2.3m。

架柱式鉆機技術參數

最大鉆進深度 m 100

鉆桿直徑 mm φ42×800、φ75×800

鉆孔直徑 mm φ65、φ75、φ115 0.4～0.6

額定轉速 r/min 100 120 135

旋轉馬達耗氣量 m3 /min 5.5 6.5 8.0

推進馬達耗氣量 m3/min 3.5 4.5 5.5

最大輸出功率 kW 1.3 2.0 2.55

空載轉速 r/min 210 250 280

1/2空載轉速 r/min 105 125 140

1/2空載轉速下的轉矩 N·m 118 148 170

失速轉矩 N·m 260 320 360

最大負荷轉矩 N·m 230 280 315

啟動轉矩 N·m 240 300 340

推進力 Kn 6

空載推進速度 mm/min 800

工作高度 mm 1500

推進行程 mm 1100

適應煤層硬度系數 f＜6

鉆孔傾角 ° 0～90

噪聲（聲壓級） dB(A) 95

噪聲（聲功率級） dB(A) 112

主機重 Kg 200

鉆機機重 Kg 269

主機外形尺寸 mm 2410×580×570（長×寬×高）。

該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
