膨脹器筒體與尾部封頭螺紋連接，尾部封頭上有連接環，連接環圓心處有螺栓孔。封蓋上有密封絕緣接線柱和接線柱，密封絕緣接線柱貫穿封蓋，并與之密封絕緣，接線柱連接在封蓋上，與之電性連接?？ōh與膨脹器筒體螺紋連接，用于固定泄能片，卡環內側為六角形，方便旋緊。泄能片側面、上下表面靠近邊緣處有絕緣密封圈，使泄能片與膨脹器筒體、卡環密封絕緣，泄能片上下表面圓心處各有一個接線柱，接線柱連接在泄能片上，與之電性連接。加熱管位于儲液倉內，其下邊的線頭接到泄能片上的上表面接線柱，其上邊的線頭接到充裝頭的密封絕緣接線柱。充裝頭與膨脹器筒體為螺紋連接，之間有密封墊片。密封墊上有孔露出密封絕緣接線頭。自密封頭底部的彈簧與密封墊片連接，自密封頭上有縮口段與充裝頭相應位置配合能使通路密封。螺紋頂頭與充裝頭為螺紋連接，螺紋頂頭上有縮口段與充裝頭相應位置配合能使通路密封。螺紋頂頭、充裝口與自密封頭組成氣體通路，用于充裝二氧化碳。充裝頭上有連接環、密封絕緣接線柱、接線柱、固定孔，連接環圓心處有螺栓孔，密封絕緣接線柱貫穿充裝頭，并與之密封絕緣，接線柱在充裝頭外表面與之連接，形成電性連接。

發明未述及之處適用于現有技術。

下面給出二氧化碳爆破設備的一種二氧化碳爆破設備具體實施例。具體實施例僅用于具體說明二氧化碳爆破設備二氧化碳爆破設備，不構成對二氧化碳爆破設備權利要求的限制。

實施例1：

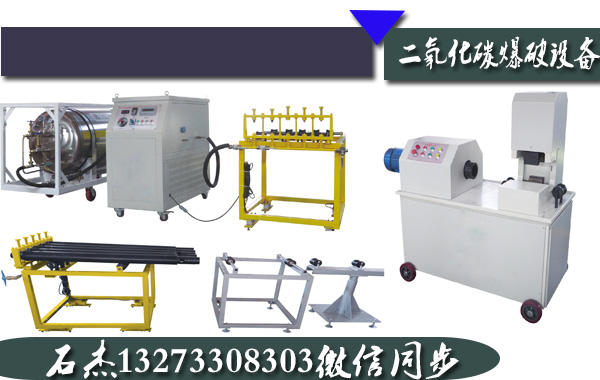

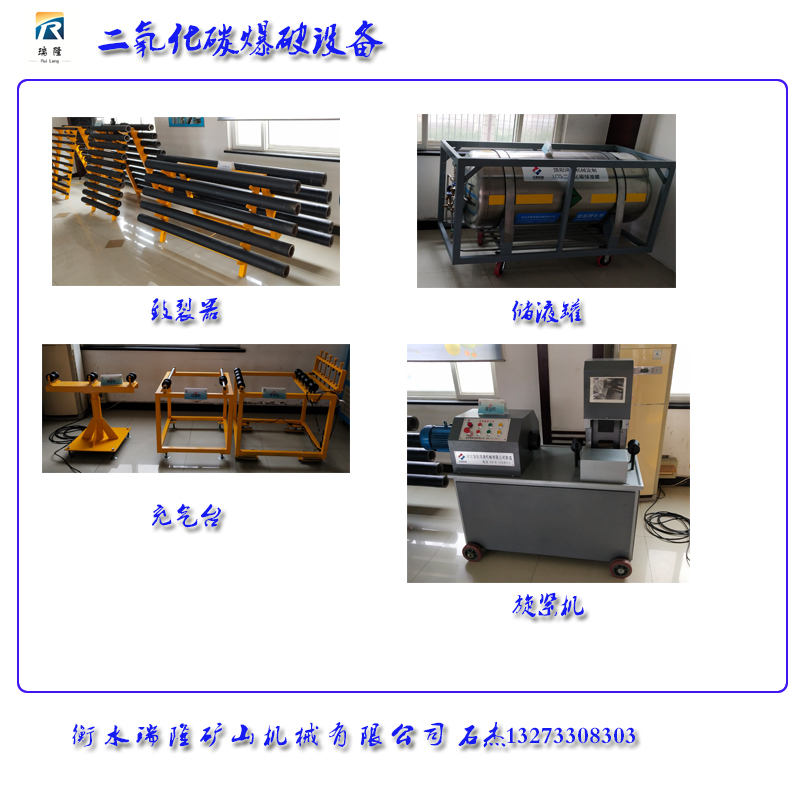

本實施設計的一種二氧化碳爆破設備，包括：尾部封頭、卡環、泄能片、泄能孔、泄能孔方向指示箭頭、加熱管、密封墊片、膨脹器筒體、充裝頭、密封絕緣接線柱、儲液倉。

膨脹器筒體與尾部封頭螺紋連接，尾部封頭上有連接環，連接環圓心處有螺栓孔。封蓋上有密封絕緣接線柱和接線柱，密封絕緣接線柱貫穿封蓋，并與之密封絕緣，接線柱連接在封蓋上，與之電性連接。卡環與膨脹器筒體螺紋連接，用于固定泄能片，卡環內側為六角形，方便旋緊。泄能片側面、上下表面靠近邊緣處有絕緣密封圈，使泄能片與膨脹器筒體、卡環密封絕緣，泄能片上下表面圓心處各有一個接線柱，接線柱連接在泄能片上，與之電性連接。加熱管位于儲液倉內，其下邊的線頭接到泄能片上的上表面接線柱，其上邊的線頭接到充裝頭的密封絕緣接線柱。充裝頭與膨脹器筒體為螺紋連接，之間有密封墊片。密封墊上有孔露出密封絕緣接線頭。自密封頭底部的彈簧與密封墊片連接，自密封頭上有縮口段與充裝頭相應位置配合能使通路密封。螺紋頂頭與充裝頭為螺紋連接，螺紋頂頭上有縮口段與充裝頭相應位置配合能使通路密封。螺紋頂頭、充裝口與自密封頭組成氣體通路，用于充裝二氧化碳。充裝頭上有連接環、密封絕緣接線柱、接線柱、固定孔，連接環圓心處有螺栓孔，密封絕緣接線柱貫穿充裝頭，并與之密封絕緣，接線柱在充裝頭外表面與之連接，形成電性連接。

將加熱管的上接線頭與充裝頭的密封絕緣接線柱下端連接，將加熱管放入儲液倉內，將充裝頭與膨脹器筒體旋緊。將加熱管的下接線頭與泄能片的接線柱連接，將接線穿過卡環與封蓋上的密封絕緣接線柱連接。將泄能片放到固定位置處，旋緊卡環，旋緊尾部封頭。旋緊螺紋頂頭，將注液閥與充裝口連接，對準固定孔，保證其密封。打開注液閥向儲液倉內注液，當儲液倉內壓力到達MPa時，停止注液，關閉注液閥，旋松螺紋頂頭。爆破時，用接線將封蓋上的接線柱與密封絕緣接線柱連接構成通路，將充裝頭上的密封絕緣接線柱和接線柱接在電源上，按下電源開關即可完成爆破。

實施例2：

本實施例設計的二氧化碳爆破設備基本同于實施例，區別之處在于兩根膨脹管充裝頭與尾部封頭通過連接環用螺栓連接起來，同時確保兩根膨脹管筒體的泄能孔方向指示箭頭方向一致。用線將上一根二氧化碳爆破設備封蓋上的密封絕緣接線柱與下一根二氧化碳爆破設備充裝頭上的密封絕緣接線柱連接，用線將上一根膨脹器封蓋上的接線柱與下一根膨脹器充裝頭上的接線柱連接構成通路。用接線將下一根膨脹器封蓋上的接線柱與密封絕緣接線柱連接構成通路，將上一根充裝頭上的密封絕緣接線柱和接線柱接在電源上，按下電源開關即可完成爆破。
