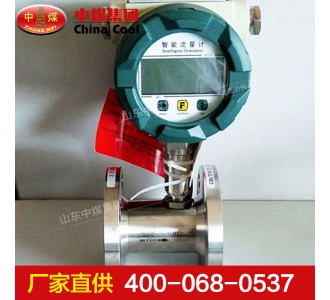

LWGY系列智能一體化渦輪流量計產品介紹

LWGY系列智能一體化渦輪流量計在渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。傳感器與顯示計算組成一體化新型流量測量儀表。可就地顯示瞬時流量和累計總量?？蓮V泛應用于石油、化工、輕工、食品等行業的液體流量測量。

LWGY系列智能一體化渦輪流量計產品特點

1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

2、重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

3、具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；

4、所有有效數據掉電后保持10年不丟；

5、范圍度寬，中大口徑可達1：20，小口徑為1：10；

6、結構緊湊輕巧，安裝維護方便，流通能力大；

7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

LWGY系列智能一體化渦輪流量計工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k 式中：

f——脈沖頻率[Hz]；

k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k；

Q——流體的瞬時流量(工作狀態下)[m3/h]；

3600——換算系數。

LWGY系列智能一體化渦輪流量計技術參數

公稱通徑：(4～200)mm；

介質溫度：(-20～70)℃；(-20～120)℃。

環境溫度：(-20～50)℃

準確度：±0.5％、±1％(特定可達±0.2％)。

供電電源：3.6V電池供電，可連續使用3年以上。

顯示方式：交替顯示瞬時流量和累計流量，累計流量七位顯示(00000.01ｍ或000.0001ｍ)，瞬時流量七位顯示(000.0001ｍ3/h)。也可單獨顯示瞬時流量或累計總量。

儀表系數：現場可置入。

掉電保護：儀表系數、累計流量值掉電保持十年不丟。

具有小信號切除功能。

該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
