概述:

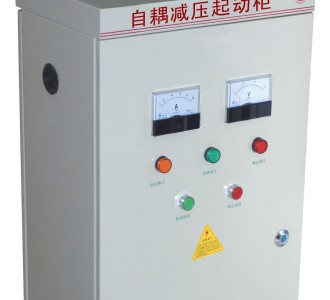

XJ01自耦減壓起動柜適用于交流50Hz或60Hz,額定工作電壓380V(660V)功率至300（500）KW的三相鼠籠型感應電動機作為降壓起動之用，利用自耦變壓器降壓的方法以改善當電動機起動時對電網的影響。本產品廣泛用于機械、石油、化工、電力、煤礦、冶金、等領域中的電機系統,該系統還適用于自耦變壓器降壓的方法以改善當電動機起動時對輸出網絡的影響.

使用環境:

（1）、海拔高度不超過2000米；

（2）、周圍介質溫度不高于+40℃，不低于-10℃；

（3）、空氣相對濕度不大于85％；

（4）、震幅不大于0.5毫米，頻率不大于每分鐘600次的震動；

（5）、于垂直面的傾斜度不超過5度；

（6）、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。

主要技術參數:

1.自耦降壓起動是將自耦變壓器串到電動機定子繞組上以降低起動電壓,起動完成后被切除.

2.用自耦變壓器引出一個或多個抽頭,來實現降低電壓來起動電動機的起動器.本起動器通常有兩個不同的抽頭(即:65% 85%)用不同的抽頭的電壓比可得到不同的起動電壓和轉矩(出廠時一般接在65%抽頭上,如用戶需要較大起動轉矩可改接在80%的抽頭上).

3.電動機起動時,定子繞組得到的電壓是自耦變壓器的二次電壓,一旦起動完畢自耦變壓器便被短接.額定電壓即自耦變壓器的一次電壓直接加于定子繞組電動機進入全壓正常工作.

4.本產品起動電動機時,電源進線的起動電流不超過電機額定電流的3-4倍,最大起動時間不得超過15秒,間隔時間為30秒數次起動時間的總和;若一次已達兩分鐘,則起動后冷卻時間,應不小于4小時才能再次起動,因此,本產品僅作長時間間歇起動應用,不適宜在頻繁操作條件下使用.
