功能描述

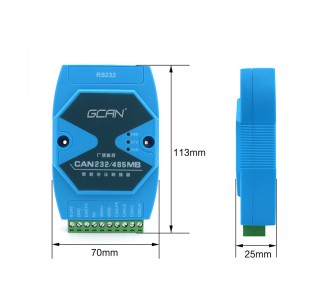

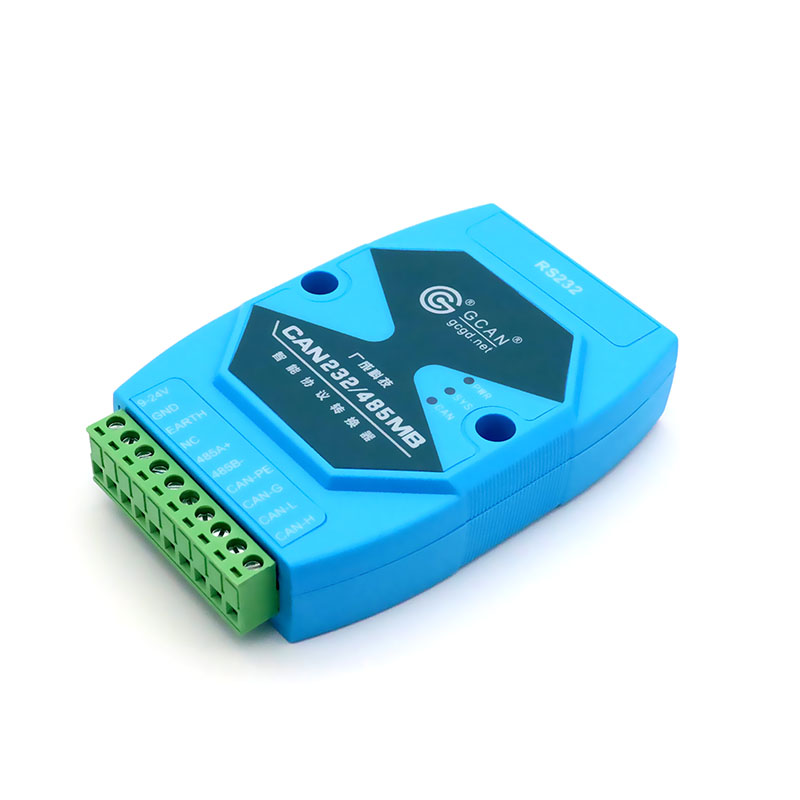

GCAN-201模塊（CAN232/485MB）是集成1路標準CAN-bus接口、1路標準串行接口（RS-232/RS-485）的工業級CAN-bus與串行總線通訊連接器（網橋）。采用GCAN-201模塊，用戶可以將原本使用RS-232/RS-485總線進行通訊的設備，在不需改變原有硬件結構的前提下使其獲得CAN-bus通訊接口，實現RS-232/RS-485通信設備和CAN-bus網絡之間的連接，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。

GCAN-201模塊在正常工作時，處于實時對CAN總線和RS-232/RS-485總線進行監聽的狀態，一旦檢測到某一側總線上有數據接收到，立即對其進行解析，并裝入各自的緩沖區，然后按設定的工作方式處理并轉換發送到另一側的總線，實現數據格式的轉換。

GCAN-201模塊是工業總線改造，多種總線設備互連的關鍵性工具，同時該模塊具有體積小巧、即插即用等特點，也是便攜式系統用戶的好選擇。GCAN-201模塊的各種總線接口均集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞。采用DIN導軌的固定方式，可使其更容易集成到各種控制柜中。

用戶如果在PC機上使用GCAN-201模塊，可使用串口調試助手軟件對CAN總線上的數據進行收發、監控。用戶也可以根據標準串口協議數據自行開發上位機軟件。


性能特點

（1）標準串口電平，可通過配置軟件選擇RS232或RS485總線；

（2）RS232接口采用標準3線制，RS485接口采用標準2線制；

（3）串口波特率支持600bps~115200bps，可通過軟件配置；

（4）提供兩種數據轉換模式：透明轉換、透明帶標識轉換；

（5）可配置三種轉換方向：雙向轉換、僅CAN→串口、僅串口→CAN；

（6）CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；

（7）CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；

（8）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；

（9）使用9~30VDC供電（20mA，24VDC）；

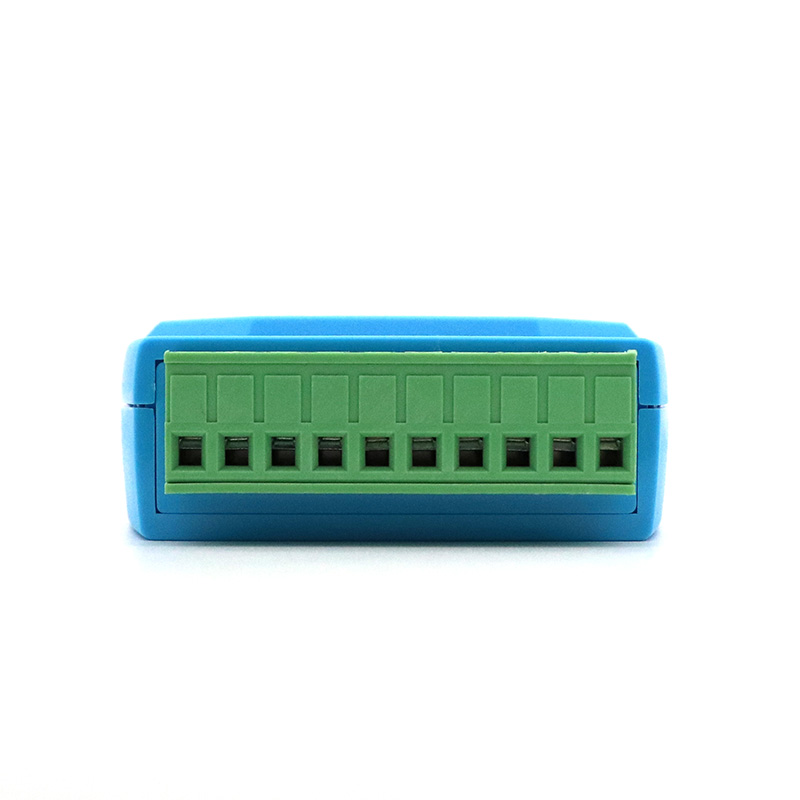

（10）RS485、CAN接口使用端子接口，RS232使用標準DB9接口；

（11）使用RS232接口進入RS232CAN-Config軟件配置工作模式及所有參數；

（12）非易失行存儲器保存配置參數，每次上電后自動調用上一次的參數；

（13）可用配套卡軌連接件，安裝到DIN卡軌上；

（14）工作溫度范圍：-40℃~+85℃；


典型應用

1、現有RS-232設備連接CAN-bus網絡；

2、擴展標準RS-232網絡通訊長度；

3、PLC設備連接CAN-bus網絡通訊；

4、CAN-bus與串行總線之間的網關網橋；

5、工業現場網絡數據監控；

6、煤礦、油井遠程通訊；

7、CAN教學應用遠程通訊；

8、CAN工業自動化控制系統；

9、智能樓宇控制數據廣播系統等CAN-bus應用系統。

常見問題

1.CAN總線是否一定需要使用120Ω終端匹配電阻？

120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。一條完整的CAN總線上需要有且只有2個120Ω終端電阻，分別接在總線的兩個節點處。因此，只有GCAN-201用作終端設備時，才需要使用120Ω終端匹配電阻。

2.一臺計算機能否安裝多塊GCAN-201模塊？

目前的GCAN-201，支持多達8個同一型號的模塊同時操作。

3.CANCOMConfig配置軟件中沒有我的設備串口號，如何設置？

若GCAN-201設備串口超過CANCOMConfig配置軟件串口上限值，請在設備管理器中修改串口號。

4.GCAN-201的通訊波特率如何設置？

配置軟件中已提供一組常用的波特率設置值，若要使用其他的波特率，請與沈陽廣成科技有限公司聯系。

5.系統進入待機或睡眠狀態是否影響接收？

會有影響。這時所有處理將停止，可能導致硬件接收緩沖溢出錯誤。若有程序打開設備將嘗試阻止系統進入待機或睡眠狀態，從而保證系統正常工作。使用GCAN-201模塊時，請禁止系統的待機和睡眠功能。
