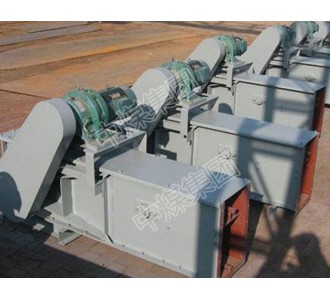

SGD420/22型刮板輸送機產品詳情

SGD420/22型刮板輸送機介紹

SGD420/22型刮板輸送機，主要用于縮傾斜薄煤層炮采工作面輸送煤炭，可用于水平運輸,亦可用于傾斜運輸。沿傾斜向上運輸時，煤層傾角不得超過25°，向下運輸時，傾角不得超過20°，當煤層傾角較大時，應安裝防滑裝置。中部槽兩側加擋板煤板可用于順槽運輸煤炭。

SGD420/22型刮板輸送機主要結構

SGD420/22型刮板輸送機傳動部主要是由電動機、轉軸器、減速器、傳動鏈輪、緊鏈器、盲軸、機頭架等組成。電動機、減速器與機頭架采用平行布置的型式。

SGD420/22型刮板輸送機的配套電動機為YBS-22-4型防爆電動機。為了滿載負載起動的要求電動機的起動轉矩和最 大轉矩均為額定轉矩的2.7倍。電動機的溫升欲度較大，在頻繁啟動的條件下，也能良好運行。

SGD420/22型刮板輸送機采用JS-30型減速器，該減速器為三級減速，漸開線齒輪傳動。總傳動為22.24。首級為圓弧錐齒輪，第二級為圓柱斜齒輪，第三級為圓柱直齒輪。

機頭架是一整體焊接構件。傳動鏈輪軸線孔即為安裝減速器或盲軸的定位孔。機頭架兩側板上緣有供插掛鏈鉤的孔。每一側板上有一個用來安裝減速器的φ200和6個φ26孔。

緊鏈裝置是刮板輸送安裝、拆卸或變更鋪設長度以及調整緊力時張緊刮板鏈用的。緊鏈裝置包括緊鏈掛鉤兩部分。

SGD420/22型刮板輸送機優點

1、結構堅實。能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用。 　　

2、能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。 　　

3、機身矮，便于安裝。 　　

4、能兼作采煤機運行的軌道。 　

5、可反向運行，便于處理底鏈事故。 　　

6、能作液夜支架前段的支點。

SGD420/22型刮板輸送機技術參數

輸送機型號 SGD420/22

電動機型號YBS-22-4

輸送量 60T/H

功率22Kw

轉速1470r/min

機頭高度540mm

電壓380/660V

刮板鏈速度0.66m/s

刮板鏈圓環鏈規格Φ18*64mm

中部槽長*寬*高1200*420*150mm

每條圓環鏈破斷拉力≥250KN

每節質量66kg

單鏈中心距離700mm

整機質量10612kg

減速器傳動比22.24
