功能概述

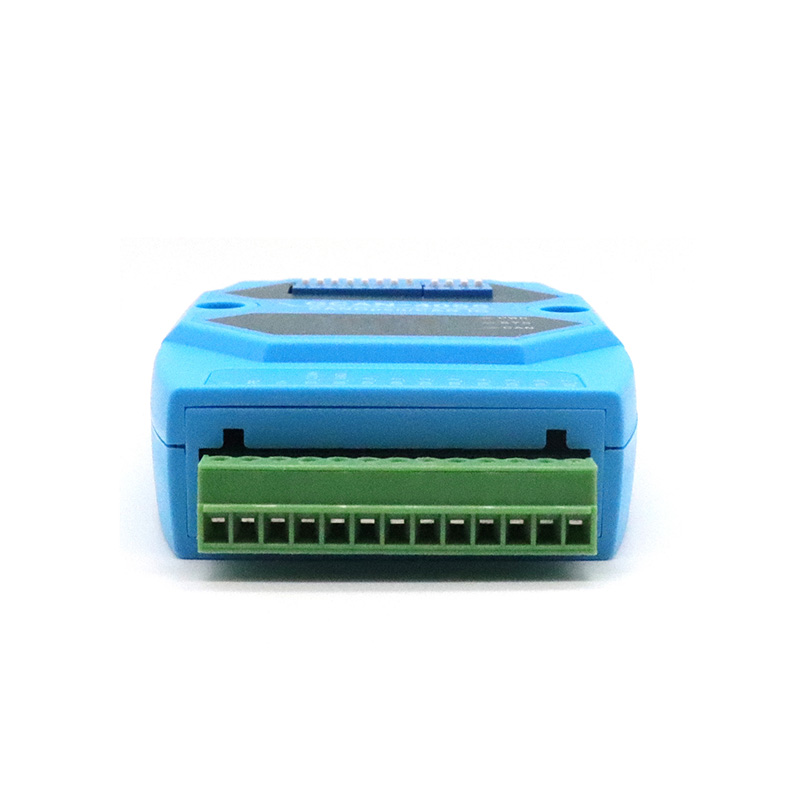

GCAN-4055模塊是集成1路標準CANopen接口、8路開關量輸入通道、8路開關量輸出通道的工業級CANopen數字量輸入輸出模塊。采用GCAN-4055模塊，用戶可用于采集數字量輸入信號，并輸出數字量信號，控制開關，實現遠程開關設備和CANopen網絡之間的連接，構成CANopen網絡中數據量信號采集、輸出的控制節點。

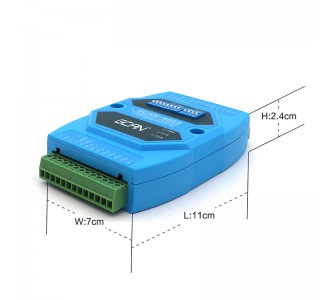

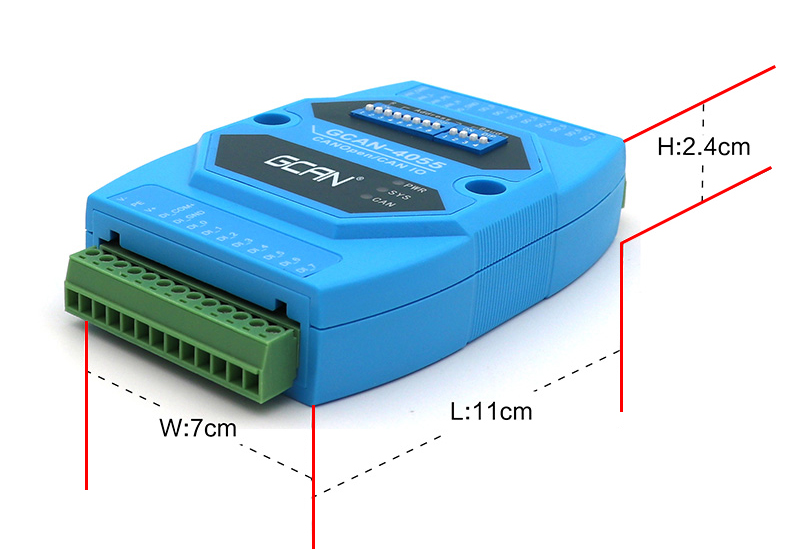

GCAN-4055模塊是數字量信號采集和輸出的關鍵性工具，同時該模塊具有體積小巧、接線便捷等特點。GCAN-4055模塊的總線接口集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞。采用DIN導軌的固定方式，可使其更容易集成到各種控制柜中。


性能特點

1、CAN-bus支持CAN2.0A幀格式，符合ISO/DIS11898規范；

2、CAN-bus通訊波特率在10Kbps~1Mbps之間任意可編程；

3、CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；

4、使用9~30VDC供電，140mA（靜默態電流：40mA）；

5、數字量輸入通道數：8路；

6、數字量輸出通道數：8路；

7、數字量輸入信號：支持干接點、濕接點輸入；

8、濕接點數字量輸入高電平信號（數字1）：+5V~30V；

9、濕接點數字量輸入低電平信號（數字0）：≤+3V；

10、數字量輸出信號：集電極開漏輸出，負載電壓+30V，漏電流150mA；

11、DI、DO、CANopen接口使用端子接口；

12、使用撥碼開關配置模塊波特率及節點號；

13、可用配套卡軌連接件，安裝到DIN卡軌上；

14、工作溫度范圍：-40℃~+85℃；


典型應用

（1）工業現場網絡數據監控；?

（2）煤礦、油井遠程通訊；

（3）CAN教學應用遠程通訊；

（4）CAN工業自動化控制系統；

（5）智能樓宇控制數據廣播系統等CAN-bus應用系統。

使用注意

1、GCAN-4055模塊的數字量輸入信號電壓值不能夠超過+30V，否則可能會使模塊輸入端口損壞。同時濕接點輸入信號接線時要注意信號極性，以免接反。

2、GCAN-4055模塊的輸出信號為開漏輸出，負載電壓+30V，漏電流150mA。因此GCAN-4055模塊并不能夠驅動較大電流的負載。
