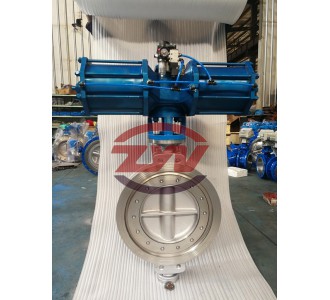

D673W-16P硬密封蝶閥 對夾蝶閥 不銹鋼蝶閥 氣動蝶閥概述:

金屬硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業,可安裝在溫度≤425℃,介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用.
驅動形式有手柄、蝸輪、氣動、液動、電動、電液聯動等執行機構,可實現遠距離控制和自動化操作.金屬硬密封蝶閥系列產品,系長壽命、節能型蝶閥.其結構采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次金屬結構,加工精湛,工藝先進.本產品由閥體、蝶板、多層次金屬閥座、閥桿、傳動機構等主要部件組成.因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上.
由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證.

D673W-16P硬密封蝶閥 對夾蝶閥 不銹鋼蝶閥 氣動蝶閥主要特點:
1、結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便.
2、三維偏心結構,使蝶板越關越緊,其密封性能可靠,達到零泄漏.
3、閥體密封面采用堆焊D507合金鋼,所以耐高壓、耐腐蝕、耐磨損、使用壽命長.

D673W-16P硬密封蝶閥 對夾蝶閥 不銹鋼蝶閥 氣動蝶閥采用標準:
1.設計標準:
GB/T12238-1989
JB/T8527-2015
2.連接標準:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
3.結構長度標準:
GB/T12221-1989
4.壓力試驗標準:
GB/T13927-1992
JB/T9092-1999

氣動執行機構概述:
采用新型GT系列型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用AW系列型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式.

氣動執行機構特點:
1、齒輪式雙活塞,輸出力矩大,體積小.
2、氣缸選用鋁金材料,重量輕、外形美觀.
3、可在頂部、底部安裝手動操作機構.
4、齒條式連接可調節開啟角度、額定流量.
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作.
6、IS05211標準連接為產品的安裝更換提供了方便.
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍.確保與閥門的同步精度.

氣動執行機構根據不同控制和要求可選擇下列附件:
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器.
調節型附件:電氣定位器、氣動定位器、電氣轉換器.
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件
