湖南智飛暖通設備有限公司

長沙散熱器 智飛暖通 廠家直銷 SRZ9*9D蒸汽散熱器 7折優惠 工業散熱器 翅片管散熱器

產品品牌: 智飛暖通
最小起訂: 1 臺
產品價格: 2500.00元/臺
供貨總量: 1000 臺
發貨期限: 自買家付款之日起 7 天內發貨
瀏覽次數: 158
詢價
?
?
  • 產品詳細說明
  • 詳細參數

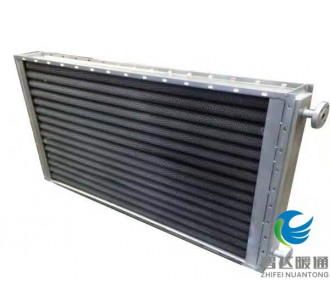

SRZ型蒸汽散熱器

(供暖通風設計手冊專業推薦32年)
SRZ型蒸汽散熱器

一、SRZ散熱器概述



  1SRZ散熱器系按照國家標準圖集制造生產,由碳鋼框架、碳鋼散熱排管(碳鋼散熱管)組成,鋼制散熱排管采用框架固定,結構緊湊,氣密性好,安裝方便;



  2SRZ散熱器主要由順空氣流向的三排散熱管束組成,叉排排列,SRZ散熱器翅片管均用Ф22× 2mm無縫鋼管繞制上15×0.35mm皺折鋼帶而成,呈螺旋狀,SRZ鋼制散熱器片距有5mm-D6mm-Z8mm-X 三類,共三十八種規格;



  3SRZ散熱器是一種既適用于蒸汽系統、又適用于熱水系統中,作為加熱空氣用的鋼制散熱器,主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱,是熱風裝置中的主要設備。SRZ鋼制散熱器在當前的工礦企業,各大型建筑物的采暖通風系統中得到廣泛地應用;



   4SRZ型散熱器工作介質:蒸汽(<1.0MPa),熱水(<130);



   5SRZ散熱器型號表示說明:SRZ①×②③-



      ①—表示鋼制散熱器通風正截面長尺寸分米化整



      ②—表示鋼制散熱器通風正截面寬尺寸分米化整



      ③—表示鋼制散熱器散熱能力的大小(大D,中Z,小X

SRZ型蒸汽散熱器1

二、SRZ散熱器技術參數



 1SRZ型散熱器熱媒為蒸汽時,在不同空氣重量流速下的傳熱系數K(kcal/m².h.)

SRZ型蒸汽散熱器表一

2SRZ型散熱器在不同空氣重量流速下的空氣通過阻力H(毫米水柱)

SRZ型蒸汽散熱器表二

3SRZ型散熱器在不同空氣重量流速Vr情況下部分性能實驗公式

SRZ型蒸汽散熱器表三

4SRZ型散熱器散熱面積F(m²),通風凈截面積Ff(m²),參考重量W(Kg),有關尺寸(mm)一覽表

SRZ型蒸汽散熱器表四

5SRZ型散熱器散熱面積F(m²),通風凈截面積Ff(m²),參考重量W(Kg),有關尺寸(mm)一覽續表

SRZ型蒸汽散熱器表五

6SRZ型散熱器散熱面積F(m²),通風凈截面積Ff(m²),參考重量W(Kg),有關尺寸(mm)一覽續表

SRZ型蒸汽散熱器表六

7SRZ型散熱器散熱面積F(m²),通風凈截面積Ff(m²),參考重量W(Kg),有關尺寸(mm)一覽續表

SRZ型蒸汽散熱器表七

?
?
