XBD-L立式多級消防
技術參數
技術參數:
流量:5-100L/S;
壓力:0.10-1.25Mpa;
功率:1.1-250KW;
轉速:980-2900r/min;
口徑:φ50-φ300;
溫度范圍:≤80℃。
產品用途

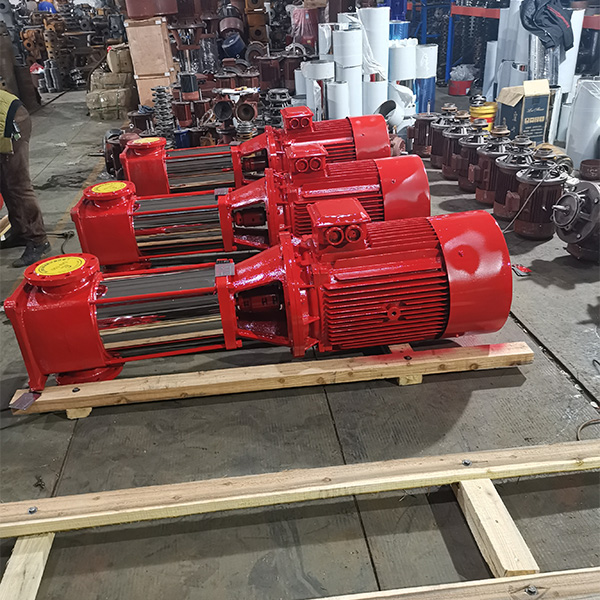

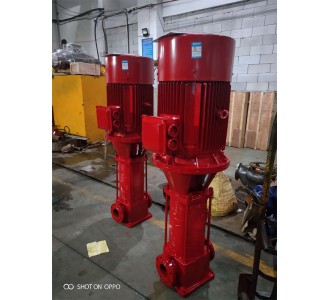

XBD-L立式多級消防泵的主要特點:
1、結構緊湊、體積小、外形美觀,其立式結構決定安裝面積小,其重心重合于泵腳中心,因而增強了泵的運行穩定性和使用壽命。
2、泵進、出口在同一水平軸線上,且口徑規格相同,裝卸極為方便,占地面積小。
3、泵密封采用優質機械密封,具有密封可靠,無泄漏的特點、
4、維修方便,勿須拆卸管道,只要拆下泵蓋螺母,取出電機及傳動組件即可進行維修。
技術參數
技術參數:
流量:5-100L/S;
壓力:0.10-1.25Mpa;
功率:1.1-250KW;
轉速:980-2900r/min;
口徑:φ50-φ300;
溫度范圍:≤80℃。
產品用途
昊宣泵業XBD-L立式多級消防泵組主要用于消防系統管道增壓送水,也可適用于工業和城市給排水,高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合。
型號說明
XBD-L型立式多級消防泵型號說明
XBD6.0/30G-PL
XBD --> 消防泵組代號
3.2 --> 壓力(1/10Mpa)
5 --> 流量(L/s)
65-->泵進出口口直徑(mm)
L-->結構為立式
160 --> 葉輪名義直徑(mm)
A-->葉輪經第一次切割
結構說明
昊宣泵業XBD-L立式多級消防泵的結構說明
XBD-L型多級消防泵組結構見圖。該泵由電機和泵兩部分組成,泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵為立式單級單吸離心式,進、出口設在同一水平軸線上,且口徑規格相同可直接像閥門一樣安裝在管路的任何部位上,裝卸方便,占地面積小。泵設有底座,增加泵安裝的穩固性。泵體進、出口法蘭上設有取壓孔,可直接將壓力表裝上,以保證 長期在額定性能范圍運行。
