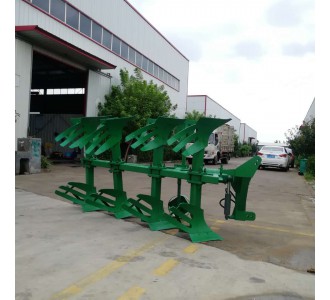

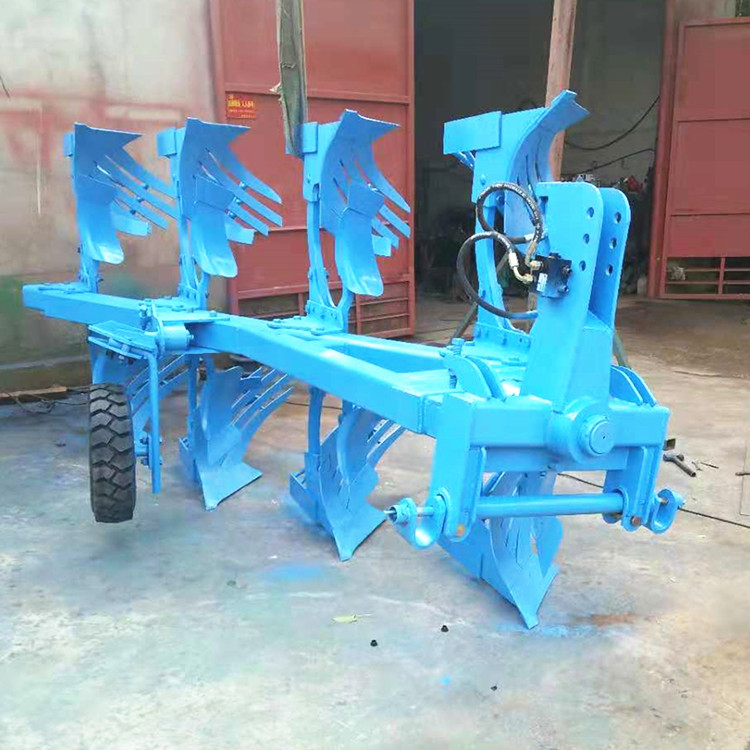

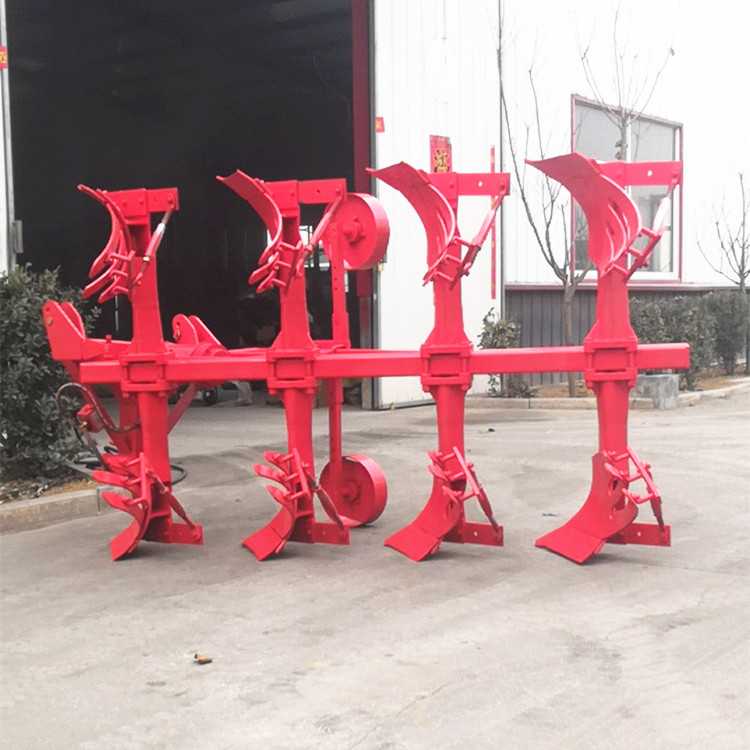

液壓翻轉犁結構：

液壓翻轉犁懸掛架、翻轉油缸、止回機構、地輪機構、犁架和犁體，懸掛架與工作主機相連，犁體通過犁柱連在犁架上，犁架上安裝有地輪機構，其特征在于所說翻轉油缸中缸體與接在犁架上的油缸座相鉸接，缸體內有一做伸縮運動的活塞桿，犁架上固定有中心軸，在中心軸外的中心軸套后端與活塞桿鉸接，前端穿過并固定在懸掛架橫梁上，活塞桿通過與油缸座、犁架連接帶動中心軸在中心軸套內做回轉運動。

液壓翻轉犁技術參數：

液壓翻轉犁工作原理以及特點：

1. 犁尖采用垂直斜插式，大大減少了犁鏵入土的阻力，能順利入土，實現深耕。

2. 犁鏵整體與牽引方向成45度夾角，有利于鏵式犁的翻土碎土，并能將地表的雜草深埋，有效阻止了雜草的快速生長和地表的病蟲危害，保持土壤水分，每季進行深耕可不斷改善土壤質量，平衡土壤酸堿值，提高土壤中的養分與水分，增加農作物產量。

3. 整體采用組合式，便于維修和更換易損件。犁鏵 上下犁腿均采用螺栓裝配，某個部件的損壞不會連帶其它部件也報廢，降低了維修保養的成本，例如，犁尖壞了就換犁尖，不會牽連犁壁作廢。

4. 采用液壓翻轉，可提高翻轉效率和翻轉穩定性，減少撞擊對拖拉機和犁造成的傷害。直銷430液壓翻轉犁工作視頻
