一、LBY-3頂板離層儀的原理：

LBY-3頂板離層指示儀是監測頂板巖層分離時所產生位移量的專用儀器。它主要適用于采用錨桿、錨索支護的巷道頂板及需要測量頂板位移的工作面。本儀器靈敏度高，顯示直觀，大大減少了視覺誤差。為煤礦工程技術人員和檢測工作人員提供確定錨桿的長度、抗拉強度，了解所使用錨桿、錨索的合理性、經濟性而需要的科學依據。

二、LBY-3頂板離層指示儀是將頂板孔內多個固定裝置隨巖層變化的值通過測量鋼絲繩反映到設在頂板表面的測讀數裝置上。

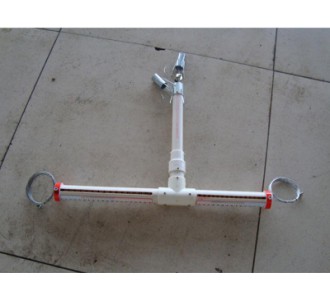

三、LBY-3頂板離層儀的組成：

頂板離層儀主要有基點錨固器、鋼絞線、套筒、游標、拉緊螺絲組成。

四、LBY-3頂板離層儀的參數：

測量方式     反光彩色顯示

測量點數（個）2/3

量程（㎜）200

讀數精度（㎜）1

安裝錨孔直徑（㎜）28-42
