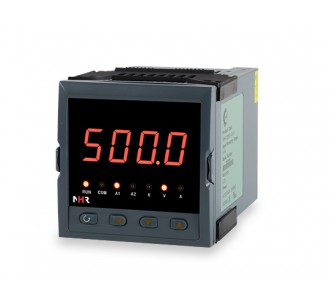

NHR-3200交流電壓表，交流電流表，單相電壓表，單相電流表

產品品牌：	虹潤
最小起訂：	1 臺
產品價格：	1.00元/臺
供貨總量：	1000 臺
發貨期限：	自買家付款之日起 3 天內發貨
瀏覽次數：	135

?

產品詳細說明
詳細參數

NHR-3200系列交流電壓/電流表

■概述

NHR-3200系列交流電壓/電流表為新一代可編程智能儀表，它采用大規模集成電路，應用數字采樣技術，對單相電氣線路中的電壓、電流進行實時測量、顯示和控制，并通過RS485接口或模擬量變送輸出接口對被測量電量數據進行遠傳。產品取代了傳統模擬指針式電表，具有較強的抗干擾能力、可靠性、穩定性以及較高的性價比等特點；產品操作簡單，廣泛應用于能源、機械、化工、輕工等行業。產品設計遵循電力儀表國標和行標GB/T22264-2008《安裝式數字電測量儀表》、JB/T10736-2007《低壓電動機保護器》、GB/T15576-2008《低壓成套無功補償裝置》、GB/T22387-2008《剩余電流動作繼電器》等標準

■產品特點

●五位LED數碼顯示。

●可直接采集交流電壓、電流信號。

●具有模擬量輸出和通訊輸出功能可選。

●具有上下限報警報警功能，帶LED報警指示燈。

●支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。

●具備多種外形尺寸及樣式供用戶選擇。

■技術參數

輸入
輸入信號	交流電壓:100V/250V/300V/400V/500V,500V以上由電壓互感器轉換為100V的電壓輸入
輸入信號	交流電流：0.5A/1A/2A/3A/4A/5A，5A以上由電流互感器轉換為5A的電流輸入
輸出
輸出信號	4-20mA，0-10mA，0-20mA，1-5V，0-5V
輸出負載	電流型≤500Ω，電壓型≥250KΩ
報警輸出	繼電器，容量：AC220V/2A，DC24V/2A
通訊	MODBUS-RTU協議，RS-485傳輸距離≤1000米，RS-232傳輸距離≤10米信號傳輸率≤9.6kbps
電源
電源	DC24V(±10%)，AC100-265V 50/60Hz
功耗	≤5W
其它參數
絕緣電阻	≥100MΩ（500VDC時）(輸入/輸出/電源之間)
絕緣強度	1500Vrms (1 min，無火花) (輸入/輸出/電源之間)
工作溫度	0～50℃（無凝露、無結冰）
相對濕度	25%～85%RH
保存溫度	-10～60℃（無凝露、無結冰）

■主要功能參數

測量參數	測量范圍	測量誤差	分辨力	過載
電壓	0.0～500.0V/AC	±(0.4%讀數+0.1%量程)	0.1V	持續120%；瞬時2倍/30S
電流	0.03～5A/AC	±(0.4%讀數+0.1%量程)	0.001A	持續120%；瞬時2倍/30S

■儀表選型

NHR-3200□-□-□/□-□
① ② ③ ④ ⑤

①規格尺寸		③輸出類型
代碼	寬高深	代碼	輸出類型(負載電阻RL)
A C D	16080142mm（橫式） 969697mm（方式） 964897mm（橫式）	X 0 1 2 3 4 D1 D2 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS485通訊 RS232通訊特殊規格
②輸入類型
代碼	測量類型
I V	交流電流(0.03-5.00A) 交流電壓(0.0-500.0V)
④報警輸出		⑤供電電源
代碼	報警路數	代碼	電壓范圍
X 2	無輸出 2限報警	A D	AC100～240V （50/60Hz） DC20～29V
