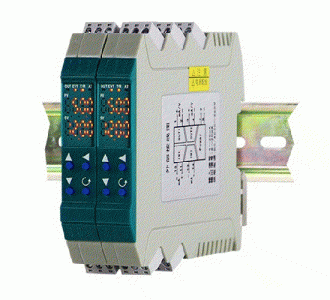

NHR-X31系列智能信號隔離器
■描述：
NHR-X31將現場的直流電壓或電流信號經過隔離傳送，轉換成所需的信號給其它儀表。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗**能力，保證系統的穩定性和可靠性。可帶顯示單元，通過輕觸按鍵設置每個通道的參數及每個通道之間的切換。
■產品特點
●單通道、雙通道。
●可測量16種直流電壓(毫伏)/電流信號，用戶可根據需求任意設置輸入類型。
●模擬量、RS485輸出。
●輸入/輸出/電源磁隔離。
●傳輸精度(20℃)：0.1%FS。
●響應時間50ms達到終值的90%。
●全智能，數字化，可編程。
●插拔式端子，便于安裝、維護。
●標準的35mmDIN導軌卡式安裝。
■技術參數
|
輸入 |
|
|
輸入信號 |
直流電壓、電流信號(用戶可根據需求任意設置輸入類型) |
|
輸入阻抗 |
電流阻抗≤50Ω，電壓阻抗≥250KΩ |
|
輸入電流/電壓 |
≤30mA/≤10.5V |
|
輸出 |
|
|
輸出信號 |
4-20mA、0-10mA、0-20mA、1-5V、0-5V |
|
輸出負載 |
4-20mA、0-10mA、0-20mA 負載電阻RL≤500Ω；1-5V、0-5V負載電阻 RL≥250KΩ |
|
RS485通訊 |
MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤19.2kbps |
|
電源 |
|
|
電源 |
DC/AC20-260V (50/60Hz) |
|
功耗 |
一進一出功耗：≤1W；一進二出、二進二出功耗：≤1.4W |
|
其它參數 |
|
|
絕緣電阻 |
≥100MΩ（500VDC時）(輸入/輸出/電源之間) |
|
絕緣強度 |
1500Vrms (1 min，無火花) (輸入/輸出/電源之間) |
|
工作溫度 |
-10～50℃(無凝露、無結冰) |
|
相對濕度 |
25%～85%RH |
|
保存溫度 |
-10～60℃(無凝露、無結冰) |
|
溫度漂移 |
0.0075%FS/℃ |
|
安裝方式 |
35mmDIN導軌安裝 |
|
安裝尺寸 |
17.5*111.4*121.2mm(寬*高*深) |
|
傳輸精度（20℃） |
0.1%FS |
|
響應時間 |
50ms達到終值的90% |
|
重量 |
約140克 |
|
電磁兼容性 |
符合GB/T18268工業設備應用要求（IEC 61326-1） |
|
適用現場設備 |
直流電壓/電流源 |
■儀表選型
|
|
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|||||
|
X31系列智能信號隔離器 NHR-X31 |
- |
□ |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
|||||
|
位 |
規格 |
注釋 |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|||
|
7 |
<顯示方式> |
|
|||||||||||||||
|
無顯示 |
|||||||||||||||||
|
液晶顯示 |
|||||||||||||||||
|
8/9 |
<輸入> |
|
|
||||||||||||||
|
通道I/通道II(從列表中選擇代碼) |
|||||||||||||||||
|
代碼 |
類型 |
代碼 |
類型 |
||||||||||||||
|
20 |
0-20mV |
29 |
1-5V |
||||||||||||||
|
21 |
0-40mV |
30 |
-5-5V |
||||||||||||||
|
22 |
0-100mV |
31 |
0-10V(不可切換) |
||||||||||||||
|
23 |
-20-20mV |
36 |
-10-10V |
||||||||||||||
|
24 |
-100-100mV |
37 |
0-75mV |
||||||||||||||
|
25 |
0-20mA |
42 |
-40-40mV |
||||||||||||||
|
26 |
0-10mA |
46 |
-75-75mV |
||||||||||||||
|
27 |
4-20mA |
X |
通道II無輸入時選擇 |
||||||||||||||
|
28 |
0-5V |
||||||||||||||||
|
10/11 |
<輸出> |
|
|
||||||||||||||
|
輸出I/輸出II(從列表中選擇代碼) |
|||||||||||||||||
|
代碼 |
類型 |
代碼 |
類型 |
||||||||||||||
|
X |
無輸出 |
3 |
0-5V |
||||||||||||||
|
0 |
4-20mA |
4 |
0-20mA |
||||||||||||||
|
1 |
1-5V |
D1 |
RS-485通迅(限于輸出I) （Modbus RTU協議） |
||||||||||||||
|
2 |
0-10mA |
||||||||||||||||
|
12 |
<電源> |
|
|
||||||||||||||
|
DC/AC20-260V 50/60Hz |
|||||||||||||||||
■備注：
1、本產品均是通過顯示單元進行參數的設置及查看，用戶訂貨時請注意，如需設置或查看參數，請選擇帶
顯示單元的儀表。
2、當輸出Ⅰ選擇RS485通訊時，無輸出Ⅱ功能。
型號舉例：NHR-X31-Y-27/X-0/0-A
導軌式信號隔離器，帶液晶顯示，第I路輸入信號為4-20mA，第II路無輸入信號，第I路輸出信號為
4-20mA，第II路輸出信號為4-20mA，供電電源為DC/AC20-260V。
