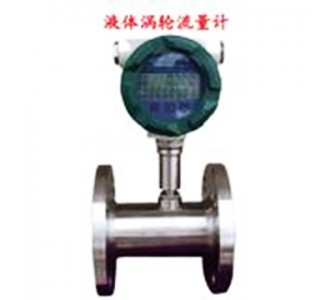

液體渦輪流量計

液體渦輪流量計用途:

渦輪流星傳感器與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

液體渦輪流量計特點:

◆壓力損失小，葉輪具有防腐功能。

◆具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。

采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于士0.02%.◆儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。

◆采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。

液體渦輪流量計主要技術參數:

◆流量計規格，基本參數和性能指標(見表二)◆準確度:0.5級、1.0級;

使用條件:

1、環境溫度-20℃ ~50°℃;2、相對溫度:5%~95%;

3、被測介質溫度:-20°℃~120°℃;4、大氣壓力:86Kpa ~ 106Kpa;5、防爆等級:ibIIBT4.

◆信號傳輸距離:傳感器至顯示器的距離可達1000m。

液體渦輪流量計電氣特性:1、顯示方式:

(1) LwGY遠傳輸出型:三線制脈沖輸出(配顯示儀表);(2) LwY現場顯示型:8位LCD顯示累積流量，單位(m3)

5位LCD顯示瞬時流量，單位(m3/h)

(3)LWGB遠傳輸出型:二線制4~20mA信號輸出(可現場顯示瞬時流量)。2、輸出功能:

(1) LWGY 型脈沖輸出，p-p值由供電電源確定;

(2) LwY 型可帶脈沖輸出或4~20mA兩線制電流輸出;

(3)LWGB型4~20mA兩線制電流輸出(可4位數字顯示瞬時流量)。3、供電電源:

(1) LwGY: DC5~24V;

(2) LWwY: 3V鋰電池安裝于儀表內部可連續使用八年以上;(3) LWGB: DC24v.

液體渦輪流量計儀表結構及安裝方式:

1、儀表安裝采用法蘭連接、螺紋連接及夾裝式;

2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應22ODN，下游直管段應25DN(DN為管道內徑)。3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施;

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道（如圖四);5、傳感器露天安裝時，請做好放大器插頭的防水處理;

6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書"。
