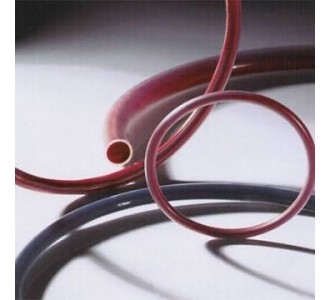

全包氟O形圈系列-主要以橡膠O形圈的全天候密封產品。該密封產品是采用FEP、PFA特
種耐高溫氟塑料與橡膠，以特殊工藝組合而成的密封產品，它具有橡膠O形圈所具有的高
壓縮永久不變形的性能，又具有氟塑料特有的耐熱、耐寒、耐磨、耐油、耐強酸堿化學
腐蝕、各種化學腐蝕等特點。可廣泛適用于各種動態密封和靜態密封場合，可替代所有傳
統橡膠O形密封圈。

優  點：

◆耐化學腐蝕性強。除熔融狀態堿金屬和部分含氟化合物能與其作用以外,對其它酸、堿、
  醇、酮、芳烴、氯代烴、去油劑、油脂等均有極強的腐蝕性；

◆可在-60℃～+220℃的溫度范圍內正常使用（彈性內芯和包氟材料的材質不同使用溫度
 不同)；

◆可應用與食品，醫藥，醫學等衛生要求極高的領域；

◆具有生理惰性、殺菌、消毒作用；

◆具有摩擦力阻力小，不粘著及蠕動效應；

◆內芯有良好的彈性，大大提高○形圈的密封效果；

◆廣泛應用于航天航空、汽車工業、化學化工、石油化工、精細化工、醫藥工業、醫療器
  械、食品工業、生物工程、純凈水、機械工業、污水處理等領域。

安裝說明：

◆安裝或通過包覆O型圈的部位要求光滑、無毛刺、凹槽和尖角，內孔的剖光度應達到20
  毫英寸，軸的剖光度應達到10毫英寸。

◆用干凈的輕質油或油脂涂抹潤滑包覆O形圈表面及其接觸的相關部位。

◆如包氟O圈安裝于軸上時比較困難，可將它浸入熱水中使其膨脹，這種經軟化和膨脹的O
  形圈安裝時比較容易。在熱的時候安裝此O形圈，等冷卻下來其尺寸又恢復到原來。
◆不要太劇烈的彎曲包覆O型圈，否則會引起Teflon的褶皺而影響使用。

工  況：

標準材料 速度 壓力范圍 溫度范圍 介質
PFA、FEP 0.5m/s 5Mpa~25Mpa ﹣60℃~+220℃ （取決于材質） 幾乎所有液體、氣體和化學物質



產品性能特征：

項目/Item 單位/Unit 標準值/Standard Value
A B C
自由狀態          Free State 硬度Hardness Hs 70～90 70～90 70～80
伸長率（最?。?Elongation（minimum） % 60 60 80
拉伸長度（最?。?Tensile（minimum） Mpa 16 16 16
壓縮率 Compressibility % 50-60 50-60 60-75
回彈率 Recovery % ＞85 ＞85 ＞70
永久變形 Permanent deformation % ＜10 ＜10 ＜10
熱空氣老化 Hot Air Aging 230℃×24h 硬度變化（最大）   Variation of Hardness （maximum） Hs —5～+5 —5～+5 —5～+5
抗拉強度變化率（最大）Variable rate of tensile strength   (maximum） % -15 -15 -15
伸長率變化率（最大） Varibale rate of elongate   rate（maximum） % -20 -20 -20
壓縮永久變形 175℃×70h % ≦20 ≦21 ≦22
Permanent Compression Deformation
顏色 Color

 黑（紅）   Black（Red） 黑Black 紅Red
推薦使用條件 recommended operating   conditions 使用溫度   Working temperature ℃ —20～+250 —20～+200 —50～+200
使用壓力 Working pressure Mpa 0～20
使用介質： 除元素氟和熔融狀態金屬鈉以外的所有介質
Medium∶ Good for all kinds of   work medium except pure fluorine and molten NA.



尺寸范圍：

截面直徑D2 公差± 內徑D1
Cross-section Diameter Tolerance Internal   Diameter
1.80 0.08 ＞6.00
2.00 0.09 ＞10.50
2.62 0.09 ＞10.80
3.00 0.10 ＞12.00
3.53 0.10 ＞13.20
4.00 0.10 ＞20.00
4.50 0.10 ＞25.00
4.70 0.10 ＞28.00
5.00 0.10 ＞30.00
5.33 0.13 ＞30.00
5.50 0.13 ＞50.00
5.70 0.13 ＞50.00
6.00 0.15 ＞50.00
6.30 0.15 ＞50.00
7.00 0.15 ＞65.00
7.30 0.15 ＞65.00
8.00 9.00 0.15 ＞70.00
8.40 0.15 ＞75.00
10.00 11.00 0.18 ＞80.00
12.00 0.18 ＞100.00
14.00 0.18 ＞150.00
16.00 0.18 ＞200.00
25.00 0.18 ＞200.00




截面直徑D2 公差± 備注
Cross-section Diameter Tolerance Remarks
＜50 0.20

＜100 0.30

＜250 0.60

＜500 0.65

＜1000 1.20
