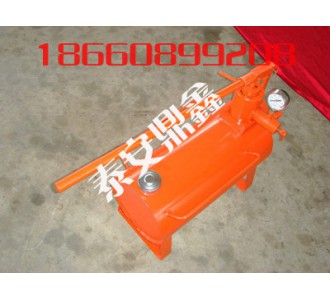

手動快速升柱器是專為煤礦系統研制的一種手動快速注液工具，主要用于外注式單體支柱在掘進迎頭、救護搶險、支護維修及其他無供液地段（巷道）進行臨時快速注液支護。特點：手動、高壓、速度快、大流量、移動方便。

DZD手動升柱器技術參數： ①工作壓力：0～25MPa； ②箱體容量：26L；③排液量：35ml/次； ④手把力矩：66N.m；⑤外形尺寸：800×625×300mm；⑥重量：22Kg。技術特點：采用雙級活塞大行程結構：低壓時大小活塞同時工作，高壓時小活塞工作，使升柱迅速，同時減小工作阻力，減輕勞動強度。

手動快速升柱器操作說明：

使用液體為工作面支柱用液，單獨配液時，乳化液、水比不低于工作面要求，乳化液及水要保持清潔，嚴禁雜物，以免阻塞。

裝乳化液前，擰緊箱前底部排液閥，以免漏液浪費。

使用前擰緊卸壓閥（機身左上部），再搬動操縱桿，排除缸內氣體出液后再與支柱連接。

操作時一般不要超過壓力表量程上限2/3。

壓力表應定期進行檢查和檢定。安裝壓力表時要用扳手緊固。

松動卸壓閥即可卸壓。

使用后或長期不用時，要用機油沖洗干凈，以防銹蝕堵塞。

運送及使用時，不得激烈振動和碰撞，以防壓力表損壞。

單體柱快速注液升柱器變壓操作說明：

低壓升柱：

將變壓銷3提至變壓槽2上面，將變壓桿4向右前方推至90度，變壓銷3壓變壓套1與變壓槽2呈十字形，即可操作。

高壓操作：

當支柱升起接觸頂板后，低壓操作感到吃力時，抬起手把將變壓桿4向后扳至90度，變壓銷3進入變壓槽2內呈l字形，即可操作擰緊升壓，實現高壓操作升柱。32

山西手動升柱器的使用注意事項

注完液體后，先松動卸荷閥，然后再卸下注液接頭。長期不用，要用機油沖洗干凈，以防銹腐，搬動及使用時，不得劇烈振動和碰撞以防壓力表損壞。注意乳化液清潔，以防堵塞。

DZD40-B型手動快速升柱器是專為煤礦系統研
