線路微波覆冰實時監測

一 、概述

輸電線路覆冰問題是一種隨季節性變化的線路故障，數據顯示在入冬及初春時節發生很頻繁。在我國湖北、貴州、云南、廣西等地區每年都會遭受不同程度的覆冰影響，為此電網部門不得不在這段時間派出大量運維人員對重點線路進行檢查。但在覆冰災害形成前后，通常伴隨著強風大雪，巡檢工作較為困難，效率也不是很高，且因時效性差的緣故經常發生巡檢當時沒問題的線路出現覆冰情況，所以運維人員對覆冰問題的響應速度是降低覆冰災害的關鍵，特力康公司從這一角度出發，研發出了線路微波覆冰實時監測來對線路覆冰情況24h監測。

二 、工作原理

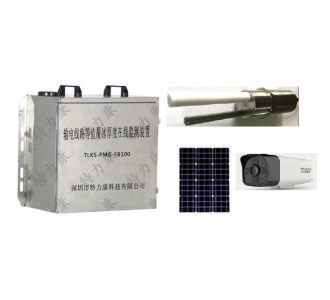

線路微波覆冰實時監測前端整體由視頻采集模塊、微波覆冰監測模塊、通訊模塊、微氣象監測模塊及主機箱組成，可對線路覆冰厚度、環境溫度、濕度、視頻等數據實時記錄，并通過通訊模塊將采集到的數據無限發送至后臺監控服務器并存儲，客戶可以通過PC端或手機端隨時調取瀏覽服務器中的數據，便于運維人員及時分析出異常覆冰情況，立刻制定除冰方案措施，保障線路的正常運行。

三 、技術參數

1太陽能板：

① 輸出電壓：18V DC

② 太陽能板功率：75W

③ 溫度適用范圍：-40℃~70℃

2覆冰監測單元

① 防護等級：IP67

② 電磁兼容：防雷擊、放電磁干擾

③ 工作濕度：0~100%RH

3圖像監控單元

① 焦距：4.8~192mm，40倍變焦

② 紅外照射距離：150m

③ 分辨率：30fps；1920*1080

四 、功能特點

*可自動或遠程設定采集間隔，默認采樣間隔為20min

*具備電子低溫加熱技術

*能循環存儲至少30天的等值覆冰厚度等狀態量數據

*加入安全芯片，可對數據進行加密并接入各省公司平臺

五 、后語

線路微波覆冰實時監測實現了運維人員遠程隨時隨地監測線路覆冰情況的目的，太陽能板加大容量蓄電池的供電方式保證了設備的穩定性及照明條件較差情況時的續航性，且設備自身不停電安裝的特性使其安裝地點、拆卸不受限制，可循環利用，降低了支出成本。覆冰監測單元對冰層厚度變化敏銳，0.2mm即可被感知記錄，有效協助運維人員把覆冰隱患遏制在源頭，降低維護成本。

六 、產品別稱

線路微波覆冰實時監測、線路冰情微波監測裝置、輸電線路微波覆冰監測系統

七 、產品型號

TLKS-PMG-FB100
